Tipo máquina del pórtico del ODM del OEM de medición video del CNC para la prueba grande del objeto

Informacion basica
Lugar de origen: Guangdong, China
Nombre de la marca: UNIMETRO
Certificación: CE,ISO
Número de modelo: ÉL
Cantidad de orden mínima: 1set
Precio: Negotiable
Detalles de empaquetado: Envasado al vacío de madera de case+
Tiempo de entrega: 20days
Condiciones de pago: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Capacidad de la fuente: 20sets por mes
Información detallada
Modelo: Él Nombre de producto: Tipo máquina del pórtico de medición video del CNC para la prueba grande del objeto
Repetibilidad: 2.5um Exactitud: 2.5+L/200um
Resolución linear de la escala: 0.1um Modo de medición: Completamente automático
Ayuda: El OEM, ODM, modifica para requisitos particulares Paisaje del uso: Laboratorio/industrial
Garantía: 12 meses Accesorios opcionales: Punta de prueba del laser de la punta de prueba de Renishaw, etc.
Alta luz:

Tipo máquina del pórtico de medición video

,

máquina de medición video 2.5um

,

Máquina de medición video del ODM


Descripción de producto

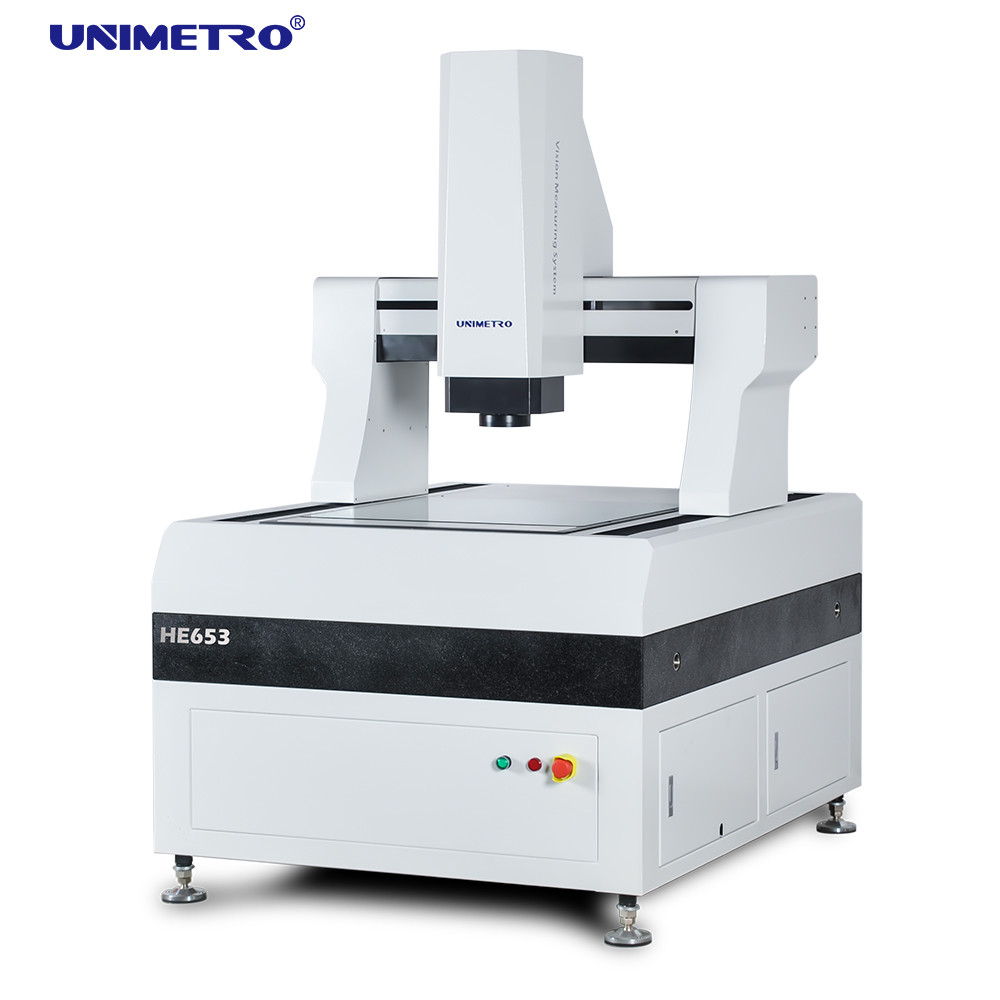

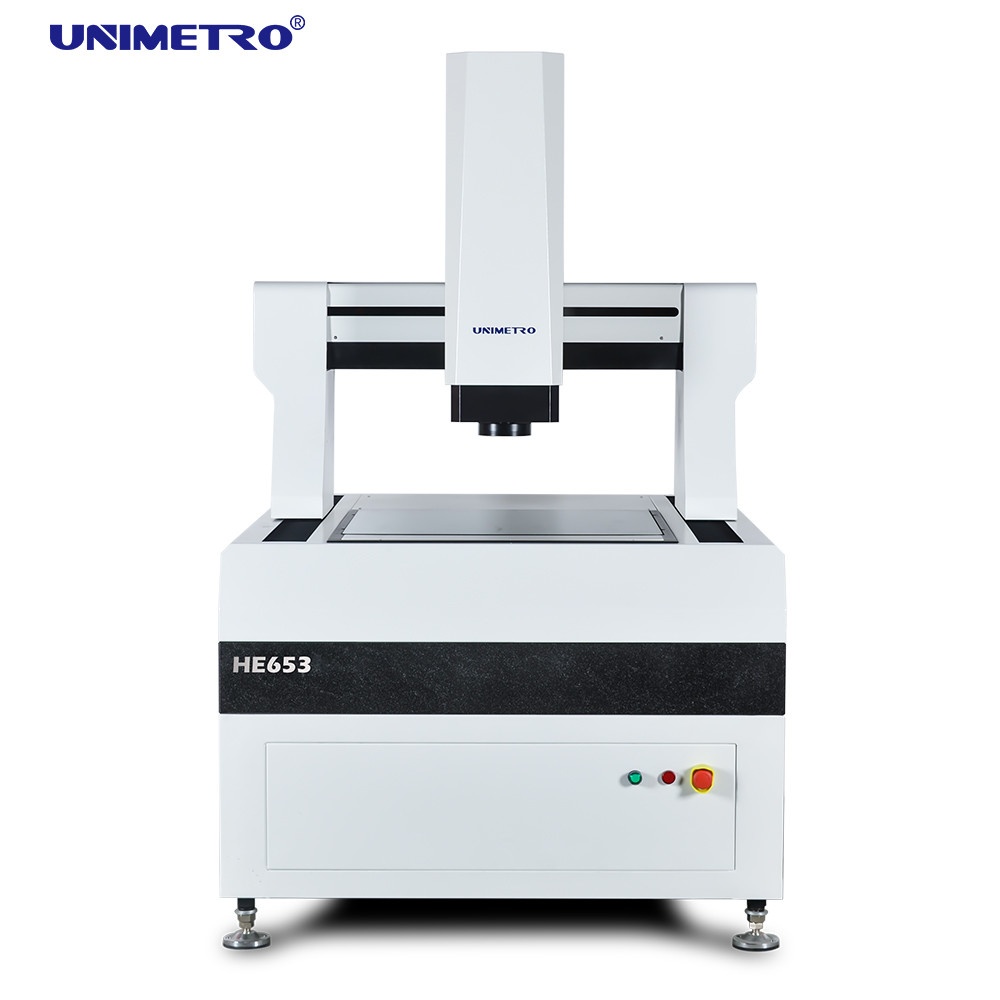

Tipo máquina del pórtico de medición video del CNC para la prueba grande del objeto



Producto Overiew



LO serie de tipo de gran eficacia sistema del pórtico de medida automático de la visión diseñan especialmente para la medida de alta precisión y en grande. Adopta la estructura móvil completamente cerrada del puente para mantener el trabajo de la medida fijo. Combina de alta precisión y de gran eficacia orgánico para detectar con eficacia los parámetros geométricos de diversos productos. Actualmente, se utiliza principalmente en placa de circuito del PWB, la lamina revestida de cobre, el vidrio plano, el módulo cristalino líquido, el molde del cuchillo, el material de aislamiento, la chapa de la precisión y otra.

Tipo máquina del pórtico del ODM del OEM de medición video del CNC para la prueba grande del objeto 0





Parámetros

Modelo

ÉL 652

HE862

HE1080

HE1210

HE1512

HE1812

X, viaje de Y (milímetros)

500*600

600*800

800*1000

1000*1200

1200*1500

1200*1800

viaje de Z-AXIS (milímetros)

200 (puede ser aumentado según los requisitos de clientes)

Capacidad de carga

aproximadamente 35 kilogramos

Dimensión (milímetros)

1700*1180*1750

1700*1280*1750

1900*1480*1750

2100*1680*1750

2500*1880*1750

2700*1880*1750

Peso (kilogramos)

1500

1800

2900

3200

4400

4800

Resolución

los 0.5μm (0.1um para la opción)

Cámara

cámara digital de los 2M HD GIGA

Zoom

ampliación auto profesional del zoom del zoom: 1~10X

Ampliación video

18~195X (según los diversos modelos de la cámara seleccionada, su ampliación cambiará; la ampliación real está conforme a los datos medidos)

FOV

8.1~1.3m m (según los diversos esquemas a juego de la cámara y de la lente, el campo visual cambiará por consiguiente, y el campo visual real está conforme a los datos medidos)

Accuracy*

μm del ≤ (3+L/200)

Iluminación

Iluminación programable de la superficie de 5 secciones LED del anillo 8 (40 secciones suenan la luz, la luz coaxial, la luz movible del anillo del multicolor para la opción)





Características

Alto diseño rígido de la estructura:


1) Se adopta la estructura móvil del puente del marco cerrado entero, se fija el objeto de medición, la fuerza de sustentación es grande, y el funcionamiento del movimiento es bueno.
2) introduce tecnología del análisis de elemento finito en diseño mecánico para asegurar alta rigidez y la alta precisión estructura mecánica.
3) base del granito del grado 000, resistencia de alta resistencia, a la corrosión y buena estabilidad.
4) control de la mesa de trabajo del tratamiento de superficie del óxido de aluminio, rápido y flexible de acción, durable y hermoso.


Configuración de la alta precisión:

1) Regla abierta de la reja de RENISHAW, resolución 0.5um, alta precisión y buena estabilidad.
2) carril de guía linear de la precisión, tornillo de la bola de la amoladora y del motor servo de la CA asegurar la estabilidad de colocar la exactitud del sistema de la máquina.
3) la cámara digital de alta definición de Giga del color del pixel de los 2M cumple los requisitos de la observación clara y de la medida estable.
4) 6.5x lente óptica de alta definición, enfoque automático exacto, calibración rápida del pixel.
5) 5 la fuente de luz de superficie programable de la zona LED del anillo 8, paralelo LED de la transmisión contornea el sistema de la fuente de luz, ajuste inteligente del brillo de 256 niveles.
6) Control completo del CNC del eje, impulsión completa del motor servo del lazo cerrado de la CA.


Multidetector opcional para la medida 3D:

ÉL tipo grande instrumento del pórtico de la serie de medida de la visión puede ser equipado de una variedad de sensores 3d para la medida compuesta completa 2.a/3D. Puede también ser equipada de los sensores sin contacto tales como punta de prueba y laser. También apoya la serie completa de RENSHAW de soporte de la punta de prueba, de modo que los usuarios puedan terminar la transformación automática de la medida completa en un dispositivo, mejorando grandemente productividad.
