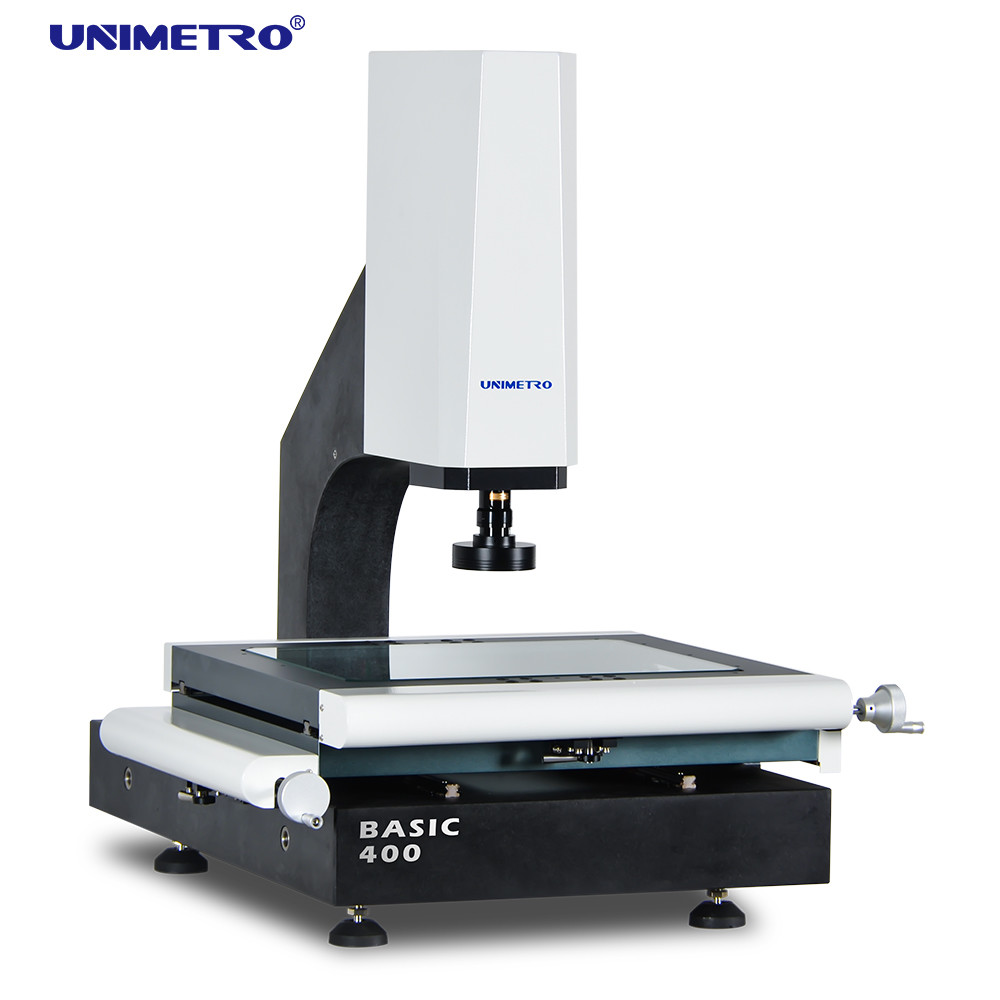

Dispositivos ópticos manuales de la medida con la etapa de aluminio del trabajo

Informacion basica
Lugar de origen: China
Nombre de la marca: Unimetro
Certificación: CE ISO
Número de modelo: B300
Cantidad de orden mínima: 1set
Precio: USD3500-USD5000/set
Detalles de empaquetado: caso de madera
Tiempo de entrega: 15days
Condiciones de pago: T/T
Capacidad de la fuente: 30 sistemas por mes
Información detallada
Dimensión: 600*740*980 Gama de medición: 300*200*200
Exactitud de medición: 2.5+L/100 Resolución linear de la escala: 0.5μ (0.1μ opcional)
Distancia de funcionamiento: 80m m
Alta luz:

Dispositivos ópticos manuales de la medida

,

dispositivos ópticos de la medida de 80m m

,

Dispositivo óptico manual de la medida


Descripción de producto

Máquina manual óptica de la máquina vmm de la medida de la visión del equipo de medida de la buena calidad









la máquina manual de la medida de la visión se puede actuar como debajo de las demostraciones video




Dispositivos ópticos manuales de la medida con la etapa de aluminio del trabajo 0





Descripción

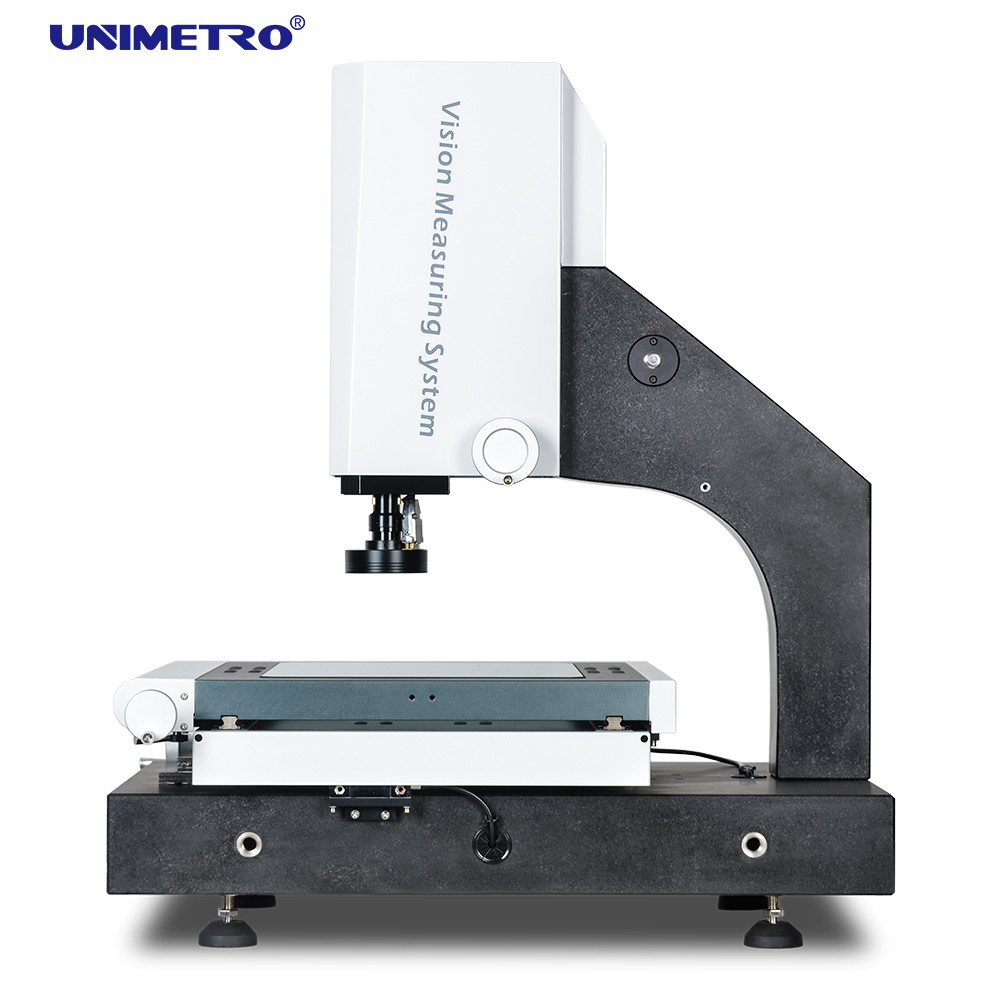

Base y columna, estabilidad excelente del granito;

La etapa de aluminio del trabajo, hace el control de movimiento rápidamente que reacciona y flexible;

Usando manera linear de la guía de HIWIN y el carril de guía linear de alta precisión, con la etapa de aluminio del trabajo y la superficie de anodización dura procesando, asegura el alto uso del funcionamiento dinámico y del ciclo vital de larga vida de la máquina.

El sistema de control integrado, integrado con control de movimiento, y todo el control de señal como la iluminación y lectura de escala linear, se asegura que el funcionamiento de la máquina es extremadamente estable.



3 escalas lineares de la resolución del eje 0.5um

Función auto del foco del alto rendimiento
◉Compatible con la punta de prueba del tacto de Renishaw
◉Etapa de aluminio del trabajo y anodización dura

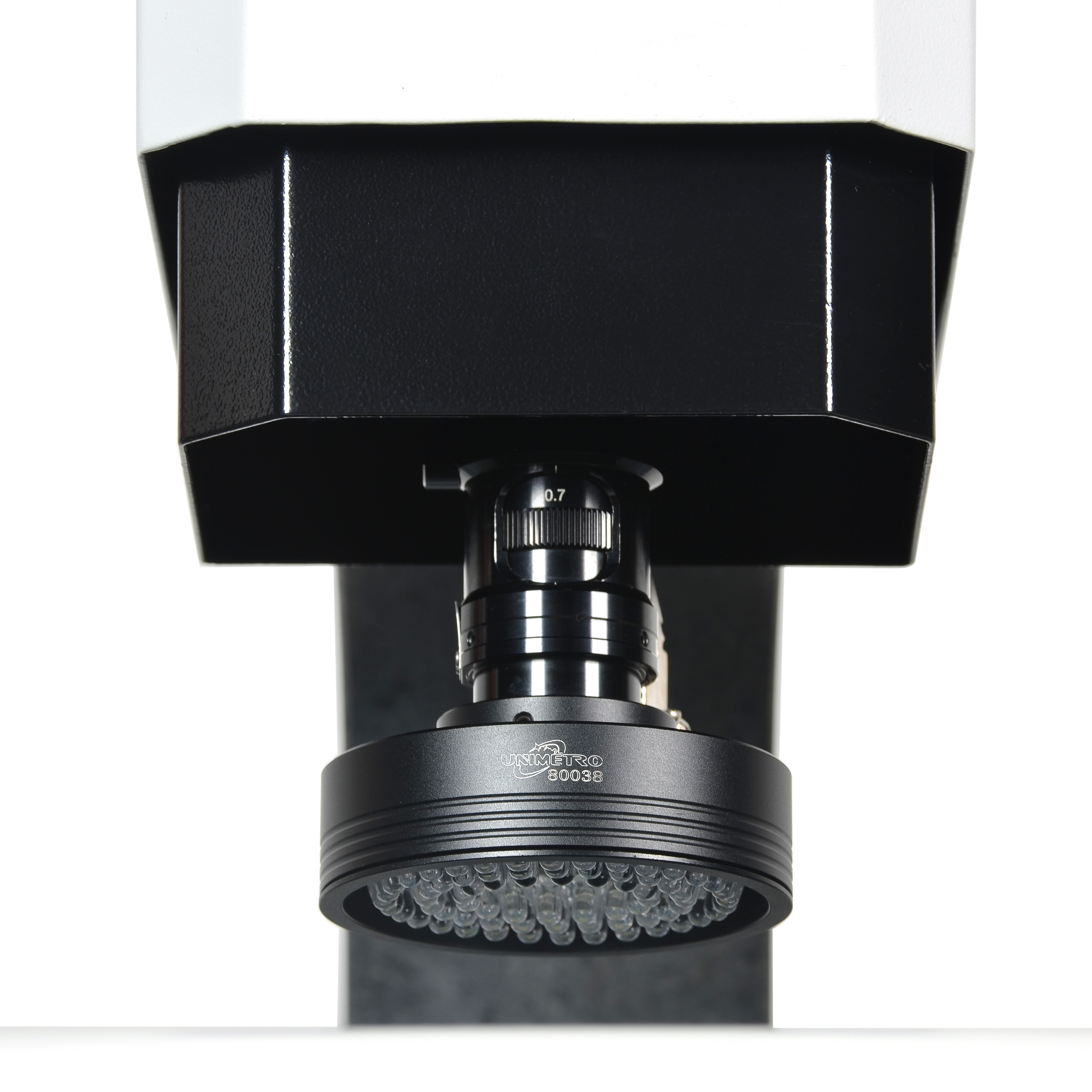

◉3 control del software de la luz del anillo de la sección LED de los anillos 8 y programable
La trayectoria ligera paralela LED contornea control ligero del software y programable

cámara digital del pixel HD del 1.2M

Caja de control integrada de la base
◉Control motorizado eje de Z
Manera linear de la guía de HIWIN
Con los indicadores del laser para la colocación y la concentración auxiliares

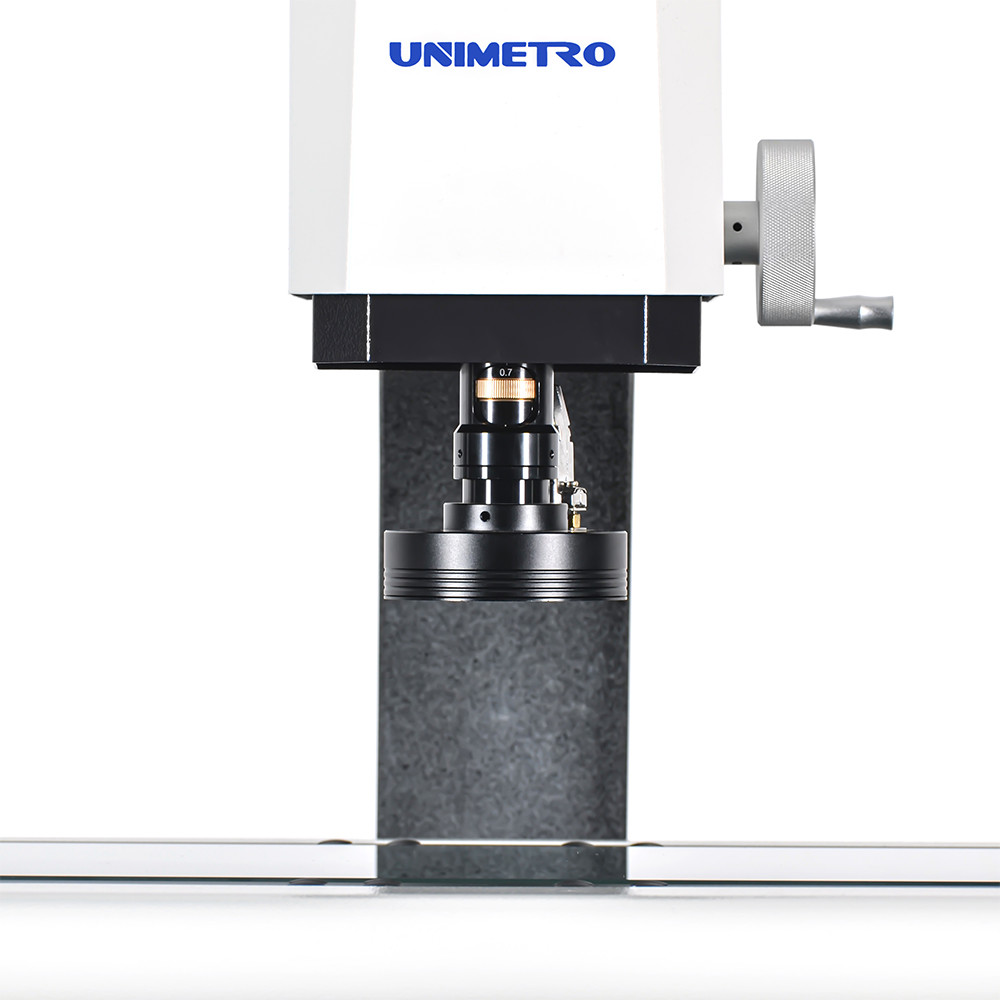

zoom abollado manual 0.7-4.5X con el sensor de la reacción de la señal de la ampliación

Dispositivos ópticos manuales de la medida con la etapa de aluminio del trabajo 1





Características de la punta de prueba

Nuestra máquina manual de la medida de la visión puede realizar la función 3D añadiendo la punta de prueba.
Calibración fácil

Tacto múltiple del ángulo

◉Ajuste rápido del sistema de coordenadas

◉Compatible a la línea completa de stylis de Renishaw

◉Módulo del cad apoyado (opcional)

salida de dibujo 3D
◉Punta de prueba de la estrella compatible
medición de la dimensión 3D
◉Medición de la cosechadora de la punta de prueba de la imagen y del tacto
Estante de la punta de prueba apoyado (opcional)






Parámetros

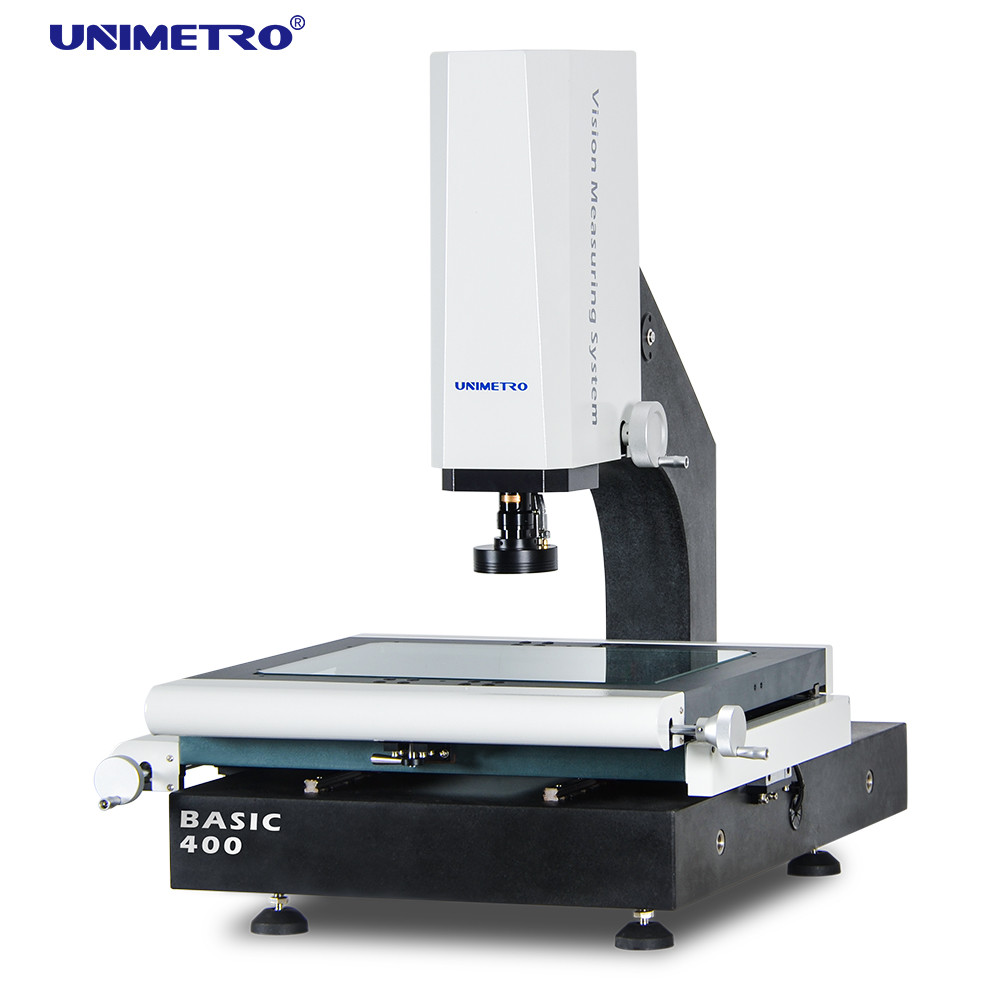

Modelo BASIC 200 BASIC 300 BASIC 400 BASIC 500
Dimensión (milímetro) (L*W*H) 550*540*930 600*740*980 700*840*980 800*940*980
Gama de medición (milímetro) (X*Y*Z) 200*100*150 300*200*200 400*300*200 500*400*200
Exactitud de medición (μm) 2.5+L/100 2.5+L/100 2.5+L/100 3+L/100
Repetibilidad (μm) 2,5 2,5 2,5 3
Peso (kilogramos) 140kg 190kg 240kg 290kg
Imagen y medición CCD cámara digital del pixel HD del 1.2M
Lente zoom abollado manual 0.7-4.5X con el sensor de la reacción de la señal del maganification
Ampliación 18-195X (para la referencia solamente. Con la diversas cámara y lente la ampliación será diferente. )
Campo visual 8.1~1.3m m
Distancia de funcionamiento 80m m
Resolución linear de la escala 0,5 μm (los 0.1μm para la opción)
Sistema de conducción X, Y, control de manual del eje de Z
Iluminación Luz superficial del anillo programable de 4 secciones LED, luz paralela del contorno del LED, luz del anillo de 8 secciones LED, coaxial, para la opción

L está midiendo la longitud (milímetro), la exactitud mecánica de Z-AXIS y la exactitud del foco se relaciona con la superficie del objeto. ** La ampliación es valor de aproximación, se relaciona con la dimensión del monitor y de la resolución.

Campo visual (milímetros) = (diagonal*Horizontal*Vertical)

el objetivo 0.5X o 2X está disponible opcional, y realiza la ampliación de la imagen: 13X~86X o 52X~344X.





Función del software

El software de UNIMETRO INSPECT3D está con UI fácil de usar, fácil aprender,
la función potente, permite que los usuarios alcancen la medición rápida y exacta.
El software está ofreciendo la lengua inglesa completa UI, también permite el nuevo desarrollo del lenguaje


Dispositivos ópticos manuales de la medida con la etapa de aluminio del trabajo 2

Fichero entrado y medida del cad

Piezas arsenal y medición de la macro
◉Medición auto del foco y de la altura
◉La función de navegación ayuda a situación rápida
◉Función de medición geométrica potente
Informes múltiples de los datos y función de salida gráfica de datos
Programa de usuario flexible
Crear elementos de la referencia
◉Borde potente que detecta la función
◉Accesorios externos múltiples favorables
◉Cálculo auto de la tolerancia geométrica de los elementos
Producción complicada de medición rápidamente y convenientemente





Información de compañía


Máquina visual de la medida
Máquina visual de la medida
Máquina visual de la medida
Máquina visual de la medida

Nuestro Client&Agent

 Máquina visual de la medida
Máquina visual de la medida
FAQ
Máquina visual de la medida  Q1: ¿Es usted una fábrica o una empresa comercial?
Máquina visual de la medida  A1: Somos una fábrica y donante le de la contestación más rápida en 24 horas.
Máquina visual de la medida  Q2: ¿Cuál es su compañía principalmente adentro?
Máquina visual de la medida  A2: Debemos principalmente producir la máquina de medición de Vision, máquina de medición coordinada, fixturesetc de CMM&VMM.
Máquina visual de la medida  Q3: ¿Cómo elegir la especificación apropiada?
Máquina visual de la medida  A3: Mientras usted nos diga variedad y el tamaño del producto que se medirá, nuestro equipo profesional le aconsejaría del instrumento de medida de especificaciones convenientes.
Máquina visual de la medida  Q4: ¿Usted acepta servicio modificado para requisitos particulares?
Máquina visual de la medida  A4: ¡Esté seguro! Podemos proporcionar no sólo las máquinas típicas, pero también las máquinas modificadas para requisitos particulares a las necesidades del cliente.
Máquina visual de la medida  Q5: ¿Cuál es su período de garantía?
Máquina visual de la medida  A5: Nuestro período de garantía del producto es 1 año. Nuestra calidad del producto es muy estable, y tenemos
mejorado mucho en algunas piezas frágiles. Usted puede descanso asegurado de nuestra calidad del producto.
