El alto reaccionar rápido visual del control de movimiento de máquina de medición de la exactitud LED

Informacion basica
Lugar de origen: China
Nombre de la marca: Unimetro
Certificación: CE ISO
Número de modelo: E300
Cantidad de orden mínima: 1set
Precio: usd5460-usd6300usd/set
Detalles de empaquetado: caso de madera
Tiempo de entrega: 15days
Condiciones de pago: T/T
Capacidad de la fuente: 30 sistemas por mes
Información detallada
Dimensión: 600*740*980m m gama de medición: 300*200*200
Exactitud de medición: 2.5+L/100 Peso: 190kg
Repetibilidad: los 2.5μm
Alta luz:

Máquina de medición visual del LED

,

Máquina de medición visual de la alta exactitud

,

Máquina de medición visual rápidamente que reacciona


Descripción de producto

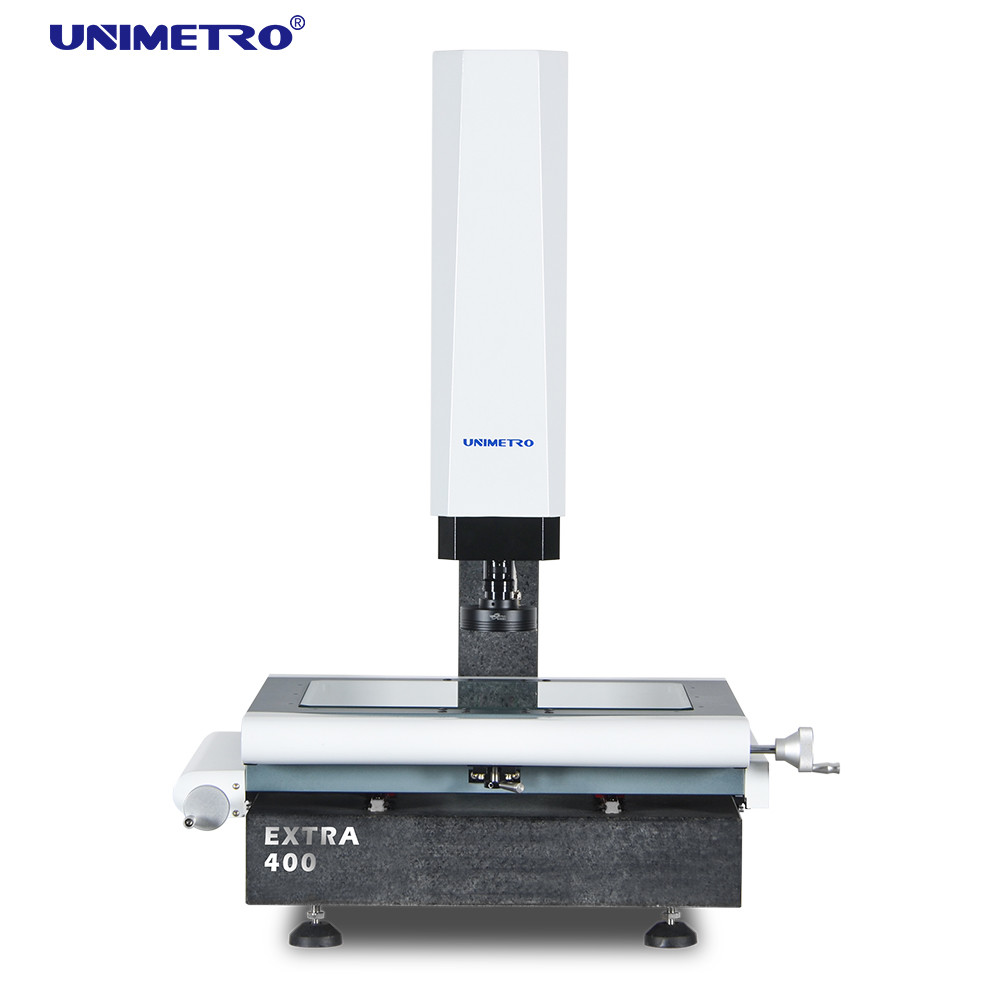

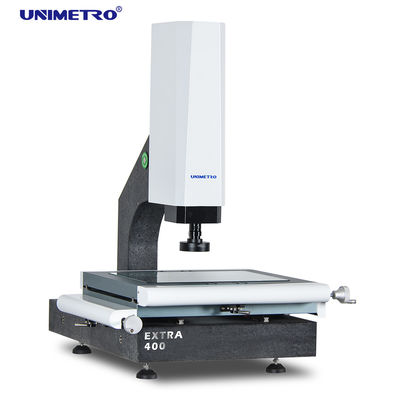

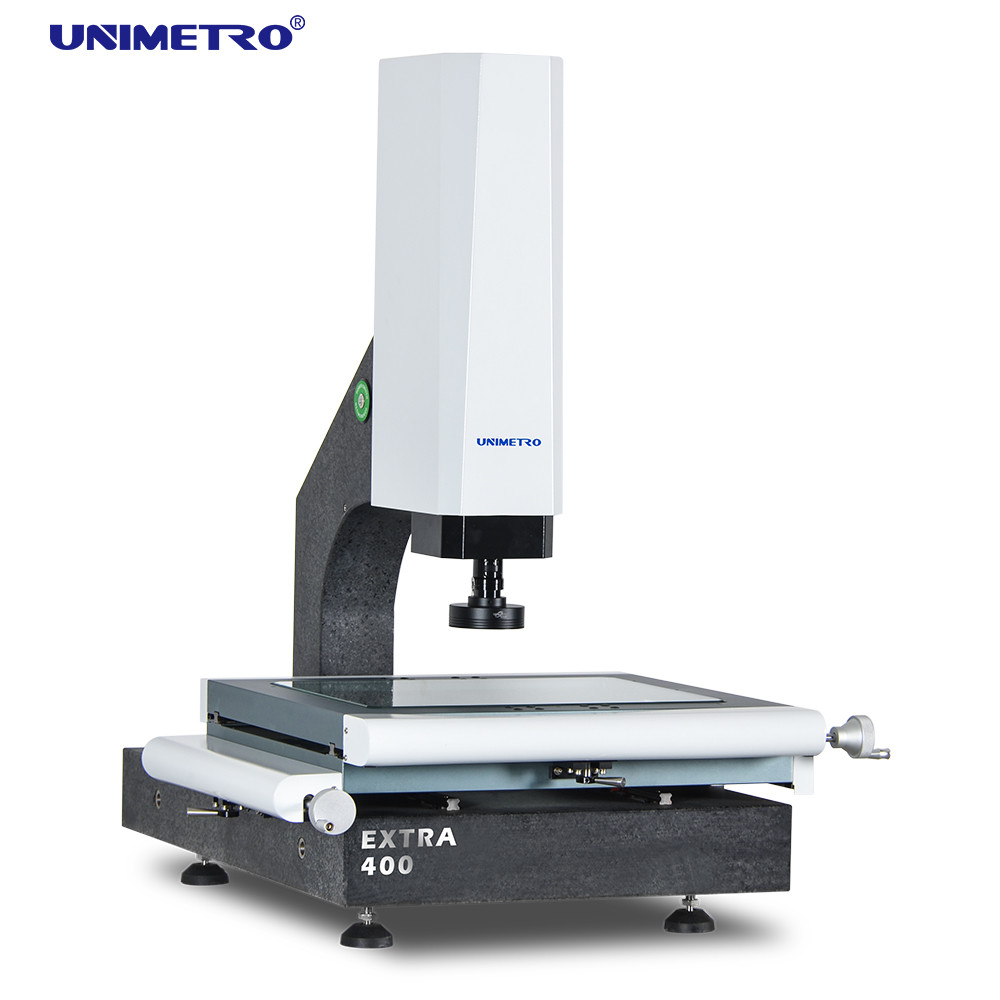

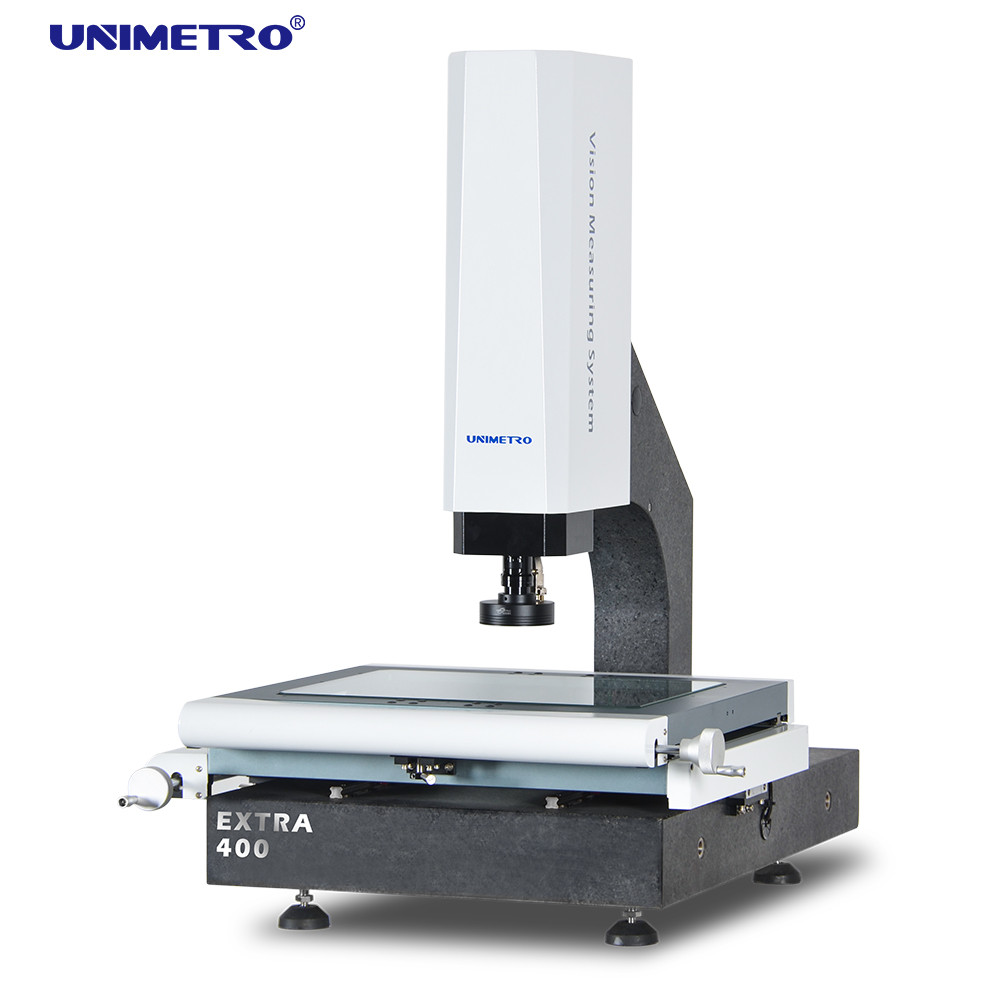

Máquina visual de la medida



Nuestra máquina de medición visual llevada tiene debajo de característica:► Base y columna, estabilidad excelente del granito;
►Z-AXIS adopta el sistema de control de la guía linear de alta precisión y de motor servo para realizar la concentración automática, para eliminar el error de concentración artificial, y mejora la exactitud y la estabilidad de la medida;
►La etapa de aluminio del trabajo, hace el control de movimiento rápidamente que reacciona y flexible;

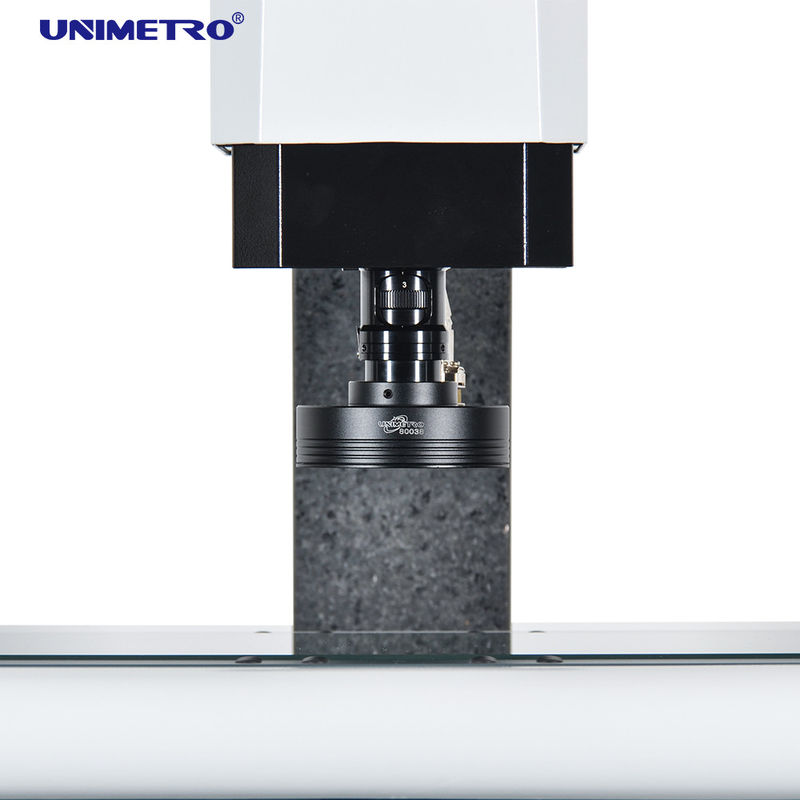

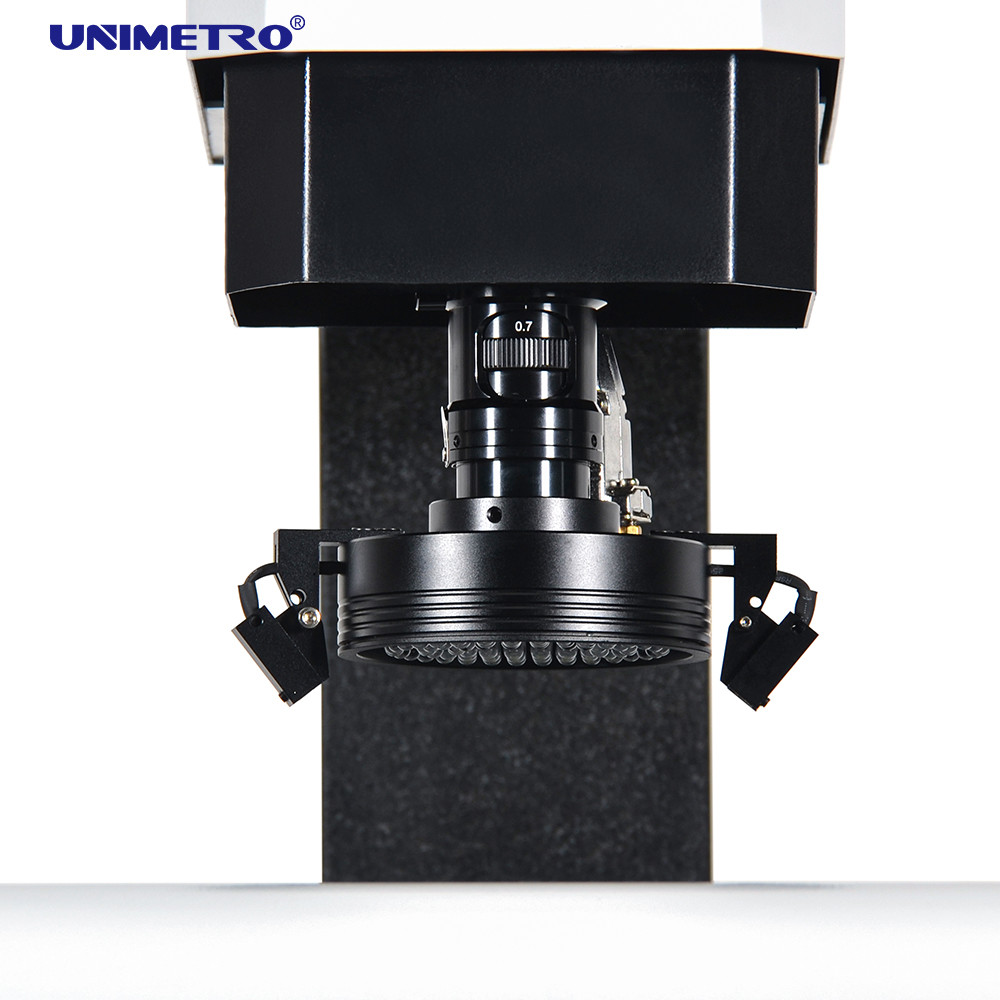

►3 la fuente de luz de superficie programable de la sección LED del anillo 4, paralelo LED de la transmisión contornea el sistema de la fuente de luz, y el módulo ligero incorporado del ajuste del software puede controlar libremente el brillo de la luz en 3 anillos y 4 zonas.









Máquina visual de la medida

Los configuations de nuestra máquina de medición visual llevada están tan abajo:


3 escalas lineares de la resolución del eje 0.5um
●Función auto del foco del alto rendimiento
●Compatible con la punta de prueba del tacto de Renishaw
●Etapa de aluminio del trabajo y anodización dura
●3 control del software de la luz del anillo de la sección LED de los anillos 8 y programable
●La trayectoria ligera paralela LED contornea control ligero del software y programable
●cámara digital del pixel HD del 1.2M
●Caja de control integrada de la base
●Control motorizado eje de Z
●Manera linear de la guía de HIWIN
●Generador de pulso manual para el control del movimiento del eje de Z
●Con los indicadores del laser para la colocación y la concentración auxiliares
●zoom abollado manual 0.7-4.5X con el sensor de la reacción de la señal de la ampliación







Características



Máquina visual de la medida
●3 escalas lineares de la resolución del eje 0.5um
●Función auto del foco del alto rendimiento
●Compatible con la punta de prueba del tacto de Renishaw
●Etapa de aluminio del trabajo y anodización dura
●3 control del software de la luz del anillo de la sección LED de los anillos 8 y programable
●La trayectoria ligera paralela LED contornea control ligero del software y programable
●cámara digital del pixel HD del 1.2M
●Caja de control integrada de la base
●Control motorizado eje de Z
●Manera linear de la guía de HIWIN
●Generador de pulso manual para el control del movimiento del eje de Z
●Con los indicadores del laser para la colocación y la concentración auxiliares
●zoom abollado manual 0.7-4.5X con el sensor de la reacción de la señal de la ampliación





Parámetros

El nuestro parámetro visual de la máquina de medición llevada está tan debajo de demostraciones de la carta:

Modelo SUPLEMENTO 200 SUPLEMENTO 300 SUPLEMENTO 400 SUPLEMENTO 500
Dimensión (milímetro) (L*W*H) 500*540*930 600*740*980 700*840*980 800*940*980
Gama de medición (milímetro) (X*Y*Z) 200*100*150 300*200*200 400*300*200 500*400*200
Exactitud de medición (μm) 2.5+L/100 2.5+L/100 2.5+L/100 3+L/100
Repetibilidad (μm) 2,5 2,5 2,5 3
Peso (kilogramos) 140kg 190kg 240kg 290kg
Imagen y medición CCD 200m m (puede ser aumentado según los requisitos de clientes)
Lente Zoom abollado manual 1-10X del zoom 0.7-4.5X/Auto
Ampliación 18-195X (para la referencia solamente. Con la diversas cámara y lente la ampliación será diferente. )
Campo visual 8.1~1.3m m
Distancia de funcionamiento 108m m
Resolución linear de la escala 0,5 μm (los 0.1μm para la opción)
Sistema de conducción Conrol manual del eje de X, de Y, control del CNC del cierre-lazo del eje de Z y funtion del FOCO de AUTU disponibles
Iluminación Luz superficial del anillo programable de 4 secciones LED, luz paralela del contorno del LED, luz del anillo de 8 secciones LED, coaxial, para la opción



Función del software

●Fichero entrado y medida del cad
●Piezas arsenal y medición de la macro
●Medición auto del foco y de la altura
●La función de navegación ayuda a situación rápida
●Función de medición geométrica potente
●Informes múltiples de los datos y función de salida gráfica de datos
●Programa de usuario flexible
●Crear elementos de la referencia
●Borde potente que detecta la función
●Accesorios externos múltiples favorables
●Cálculo auto de la tolerancia geométrica de los elementos
●Producción complicada de medición rápidamente y convenientemente



Información de compañía

Máquina visual de la medida
Máquina visual de la medida
Máquina visual de la medida
Máquina visual de la medida

Nuestro Client&Agent

 Máquina visual de la medida
Máquina visual de la medida
FAQ
Máquina visual de la medida  Q1: ¿Es usted una fábrica o una empresa comercial?
Máquina visual de la medida  A1: Somos una fábrica y donante le de la contestación más rápida en 24 horas.
Máquina visual de la medida  Q2: ¿Cuál es su compañía principalmente adentro?
Máquina visual de la medida  A2: Debemos principalmente producir la máquina de medición de Vision, máquina de medición coordinada, fixturesetc de CMM&VMM.
Máquina visual de la medida  Q3: ¿Cómo elegir la especificación apropiada?
Máquina visual de la medida  A3: Mientras usted nos diga variedad y el tamaño del producto que se medirá, nuestro equipo profesional le aconsejaría del instrumento de medida de especificaciones convenientes.
Máquina visual de la medida  Q4: ¿Usted acepta servicio modificado para requisitos particulares?
Máquina visual de la medida  A4: ¡Esté seguro! Podemos proporcionar no sólo las máquinas típicas, pero también las máquinas modificadas para requisitos particulares a las necesidades del cliente.
Máquina visual de la medida  Q5: ¿Cuál es su período de garantía?
Máquina visual de la medida  A5: Nuestro período de garantía del producto es 1 año. Nuestra calidad del producto es muy estable, y tenemos
mejorado mucho en algunas piezas frágiles. Usted puede descanso asegurado de nuestra calidad del producto.
