El CE aprobó la máquina óptica automática VMZ de la medida

Informacion basica
Lugar de origen: CHINA
Nombre de la marca: UNIMETRO
Certificación: CE,ISO
Número de modelo: ÉL
Cantidad de orden mínima: 1
Precio: Discussible
Detalles de empaquetado: caso de madera
Tiempo de entrega: 20~25days
Condiciones de pago: L/C, T/T
Capacidad de la fuente: 10
Información detallada
Nombre de producto: Máquina óptica de la medida Dimensión: 1700*1180*1650
Gama de medición (milímetros): 600*500*200 Exactitud de medición: 3+L/200um
Repetibilidad: 3um Resolución linear de la escala: 0.5um (0.1um para la opción)
Sistema de conducción: Automático lleno Iluminación: Luz programable del anillo de 8 secciones LED
Alta luz:

Máquina óptica VMZ de la medida

,

Máquina óptica de la medida del CE

,

Máquina óptica de la medida del CNC


Descripción de producto

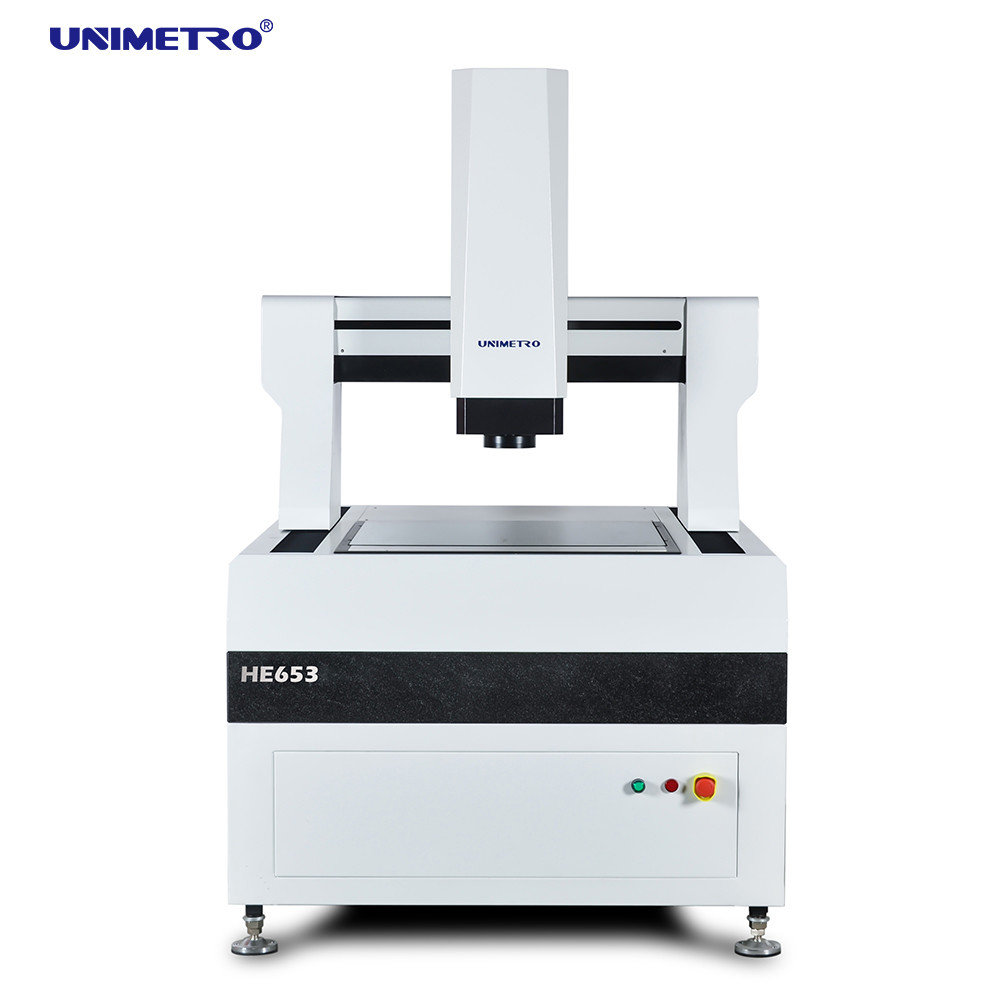

Máquina óptica automática/VMZ de la medida para la medida de cristal plana


Lo el tipo de gran eficacia máquina óptica del pórtico de la serie de la medida del CNC diseñan especialmente para la medida de alta precisión y en grande. Adopta la estructura móvil completamente cerrada del puente para mantener el trabajo de la medida fijo. Combina de alta precisión y de gran eficacia orgánico para detectar con eficacia los parámetros geométricos de diversos productos. Actualmente, se utiliza principalmente en placa de circuito del PWB, la lamina revestida de cobre, el vidrio plano, el módulo cristalino líquido, el molde del cuchillo, el material de aislamiento, la chapa de la precisión y otras industrias.



Características de hardware

>> la estructura móvil adoptada del puente del marco cerrado entero, fijó el objeto de medición, la fuerza de sustentación grande, y el funcionamiento del buen funcionamiento.
>> introduzca la tecnología del análisis de elemento finito en diseño mecánico para asegurar alta rigidez y la alta precisión estructura mecánica.
>> base del mármol del granito del grado 000, resistencia de alta resistencia, a la corrosión y buena estabilidad.
>> mesa de trabajo del tratamiento de superficie del óxido de aluminio --- control de acción rápido y flexible, durable y hermoso.

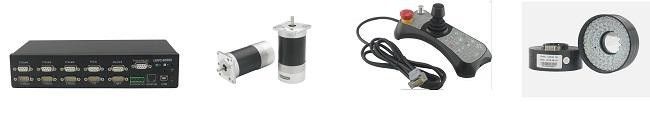

Configuración

>> regla de rejilla abierta, resolución 0.1um, alta precisión y buena estabilidad.
>> carril de guía linear de la precisión, tornillo de la bola de la amoladora y del motor servo de la CA asegurar la estabilidad de colocar la exactitud del sistema de la máquina.
de los >> la cámara digital de alta definición de Giga del color del pixel 2M cabe los requisitos de la observación clara y de la medida estable.
>> 6.5X lente óptica de alta definición, enfoque automático exacto, una vez calibración rápida del pixel.
>> fuente de luz de superficie programable de 8 secciones LED con fuente de luz paralela del contorno del LED (verde o blanco).
>> control del CNC, control del sistema de conducción del servo de la CA del cierre-lazo, de la palanca de mando, del ratón o del teclado.






Parámetros

Modelo

ÉL 652

HE862

HE1080

HE1210

HE1512

HE1812

X, viaje de Y (milímetros)

500*600

600*800

800*1000

1000*1200

1200*1500

1200*1800

viaje de Z-AXIS (milímetros)

200 (puede ser aumentado según los requisitos de clientes)

Capacidad de carga

aproximadamente 35 kilogramos

Dimensión (milímetros)

1700*1180*1750

1700*1280*1750

1900*1480*1750

2100*1680*1750

2500*1880*1750

2700*1880*1750

Peso (kilogramos)

1500

1800

2900

3200

4400

4800

Resolución

los 0.5μm (0.1um para la opción)

Cámara

cámara digital de los 2M HD GIGA

Zoom

ampliación auto profesional del zoom del zoom: 1~10X

Ampliación video

18~195X (según los diversos modelos de la cámara seleccionada, su ampliación cambiará; la ampliación real está conforme a los datos medidos)

FOV

8.1~1.3m m (según los diversos esquemas a juego de la cámara y de la lente, el campo visual cambiará por consiguiente, y el campo visual real está conforme a los datos medidos)

Accuracy*

μm del ≤ (3+L/200)

Iluminación

Iluminación programable de la superficie de 5 secciones LED del anillo 8 (40 secciones suenan la luz, la luz coaxial, la luz movible del anillo del multicolor para la opción)






Información de compañía

Máquina visual de la medida
Máquina visual de la medida
Máquina visual de la medida
Máquina visual de la medida

Nuestro Client&Agent

 Máquina visual de la medida
Máquina visual de la medida
FAQ
Máquina visual de la medida  Q1: ¿Es usted una fábrica o una empresa comercial?
Máquina visual de la medida  A1: Somos una fábrica y donante le de la contestación más rápida en 24 horas.
Máquina visual de la medida  Q2: ¿Cuál es su compañía principalmente adentro?
Máquina visual de la medida  A2: Debemos principalmente producir la máquina de medición de Vision, máquina de medición coordinada, fixturesetc de CMM&VMM.
Máquina visual de la medida  Q3: ¿Cómo elegir la especificación apropiada?
Máquina visual de la medida  A3: Mientras usted nos diga variedad y el tamaño del producto que se medirá, nuestro equipo profesional le aconsejaría del instrumento de medida de especificaciones convenientes.
Máquina visual de la medida  Q4: ¿Usted acepta servicio modificado para requisitos particulares?
Máquina visual de la medida  A4: ¡Esté seguro! Podemos proporcionar no sólo las máquinas típicas, pero también las máquinas modificadas para requisitos particulares a las necesidades del cliente.
Máquina visual de la medida  Q5: ¿Cuál es su período de garantía?
Máquina visual de la medida  A5: Nuestro período de garantía del producto es 1 año. Nuestra calidad del producto es muy estable, y tenemos
mejorado mucho en algunas piezas frágiles. Usted puede descanso asegurado de nuestra calidad del producto.
