El ISO aprobó el instrumento de medida grande de la imagen de la gama de medición

Instrumento de medida grande de gran eficacia de la imagen de la gama de medición/VMM

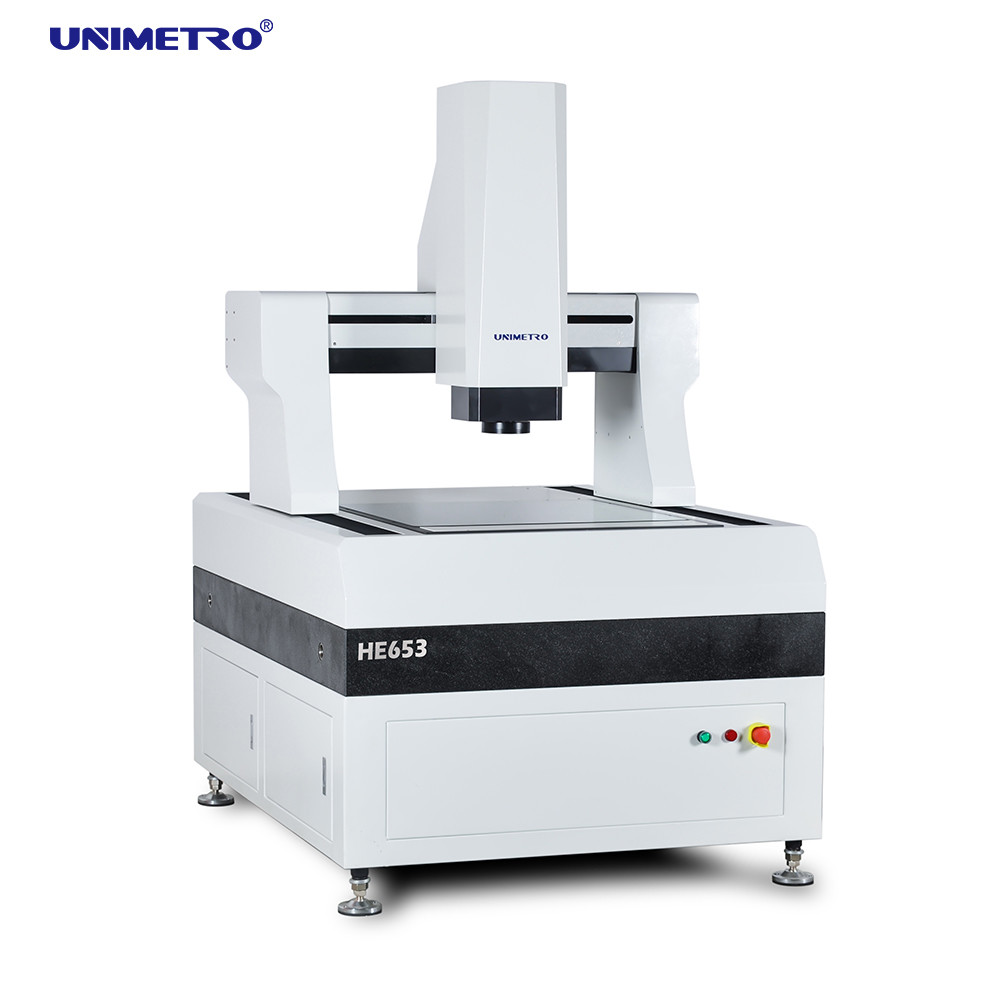

Lo tipo instrumento del pórtico de la serie de medida automático lleno de la imagen diseñan especialmente para la medida de alta precisión y en grande. Adopta la estructura móvil completamente cerrada del puente para mantener el trabajo de la medida fijo. Combina de alta precisión y de gran eficacia orgánico para detectar con eficacia los parámetros geométricos de diversos productos. Se utiliza principalmente en las industrias como: Placa de circuito del PWB, lamina revestida de cobre, vidrio plano, módulo cristalino líquido, molde del cuchillo, material de aislamiento, chapa de la precisión y así sucesivamente.

Características de hardware

>> la estructura móvil adoptada del puente del marco cerrado entero, fijó el objeto de medición, la fuerza de sustentación grande, y el funcionamiento del buen funcionamiento.
>> introduzca la tecnología del análisis de elemento finito en diseño mecánico para asegurar alta rigidez y la alta precisión estructura mecánica.
>> base del mármol del granito del grado 000, resistencia de alta resistencia, a la corrosión y buena estabilidad.
>> mesa de trabajo del tratamiento de superficie del óxido de aluminio --- control de acción rápido y flexible, durable y hermoso.





Configuración

>> regla de rejilla abierta, resolución 0.1um, alta precisión y buena estabilidad.
>> carril de guía linear de la precisión, tornillo de la bola de la amoladora y del motor servo de la CA asegurar la estabilidad de colocar la exactitud del sistema de la máquina.
de los >> la cámara digital de alta definición de Giga del color del pixel 2M cabe los requisitos de la observación clara y de la medida estable.
>> 6.5X lente óptica de alta definición, enfoque automático exacto, una vez calibración rápida del pixel.

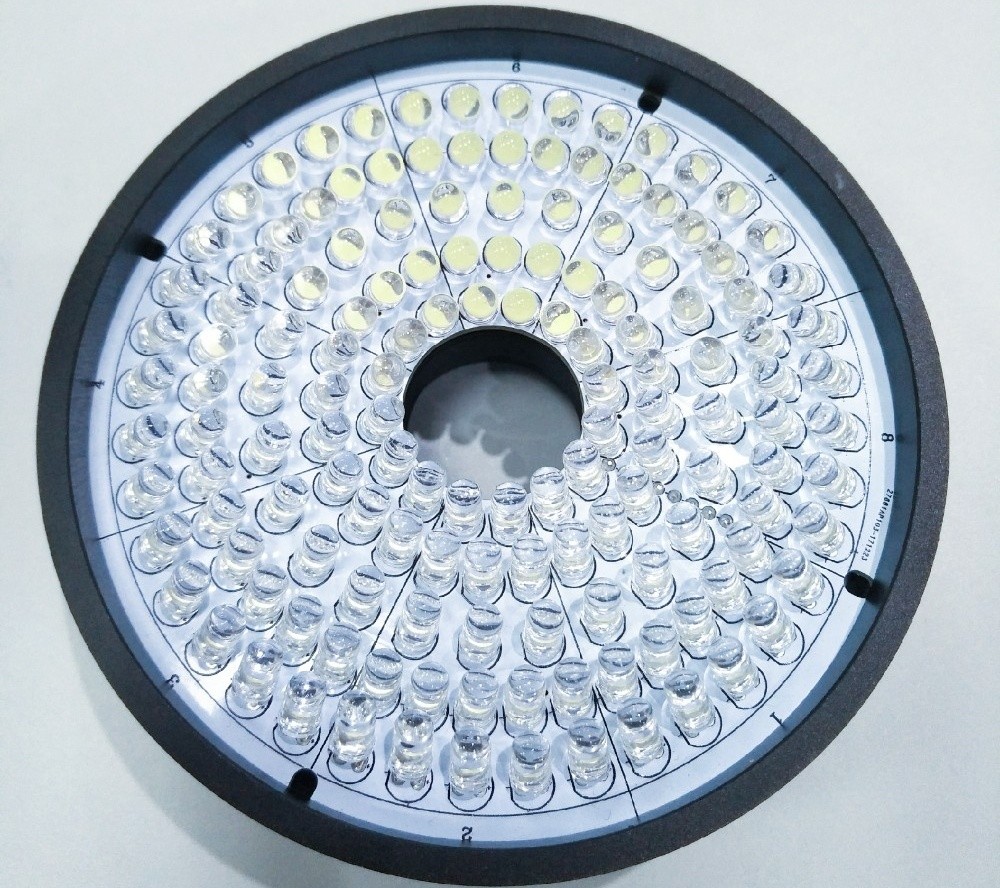

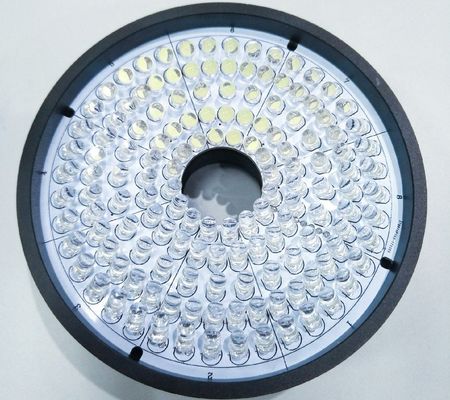

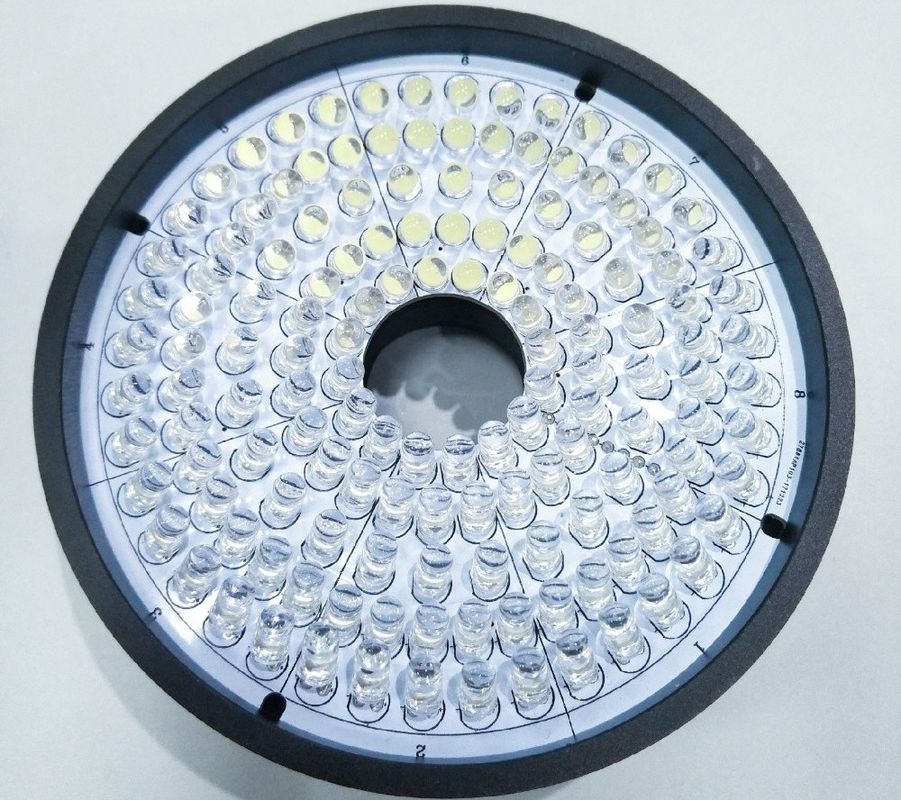

>> fuente de luz de superficie programable de 8 secciones LED con fuente de luz paralela del contorno del LED (verde o blanco).
>> control del CNC, control del sistema de conducción del servo de la CA del cierre-lazo, de la palanca de mando, del ratón o del teclado.





Multidetector opcional del instrumento de medida de la imagen para la medida 3D

Iluminación: 4/8/40 luz del anillo de la superficie de las secciones LED; 48 secciones 4 colorean la luz del anillo del LED; El mueble 4 colorea la luz del anillo del LED

Lente: Zoom abollado manual; Zoom auto, zoom abollado manual con la luz coaxial; Zoom auto con la luz coaxial.

Punta de prueba del tacto: Equipos del MCP de Renishaw, error de medición <>

Sensor del laser: Sensor sin contacto del laser de KEYENCE; Sensor blanco de la medición de la luz.

Parámetros

Modelo	ÉL 652	HE862	HE1080	HE1210	HE1512	HE1812
X, viaje de Y (milímetros)	500*600	600*800	800*1000	1000*1200	1200*1500	1200*1800
viaje de Z-AXIS (milímetros)	200 (puede ser aumentado según los requisitos de clientes)
Capacidad de carga	aproximadamente 35 kilogramos
Dimensión (milímetros)	1700*1180*1750	1700*1280*1750	1900*1480*1750	2100*1680*1750	2500*1880*1750	2700*1880*1750
Peso (kilogramos)	1500	1800	2900	3200	4400	4800
Resolución	los 0.5μm (0.1um para la opción)
	Cámara	cámara digital de los 2M HD GIGA
	Zoom	ampliación auto profesional del zoom del zoom: 1~10X
	Ampliación video	18~195X (según los diversos modelos de la cámara seleccionada, su ampliación cambiará; la ampliación real está conforme a los datos medidos)
	FOV	8.1~1.3m m (según los diversos esquemas a juego de la cámara y de la lente, el campo visual cambiará por consiguiente, y el campo visual real está conforme a los datos medidos)
	Accuracy*	μm del ≤ (3+L/200)
Iluminación	Iluminación programable de la superficie de 5 secciones LED del anillo 8 (40 secciones suenan la luz, la luz coaxial, la luz movible del anillo del multicolor para la opción)
