La cabeza de lectura de rejilla de la regla de la alta precisión alcanza la resolución eficaz de 20 nanómetro

La cabeza de lectura de rejilla de la regla de la alta precisión alcanza la resolución eficaz de 20 nanómetro

    • High Precision Grating ruler reading head achieve effective resolution of 20 nm
    • High Precision Grating ruler reading head achieve effective resolution of 20 nm
    • High Precision Grating ruler reading head achieve effective resolution of 20 nm
    • High Precision Grating ruler reading head achieve effective resolution of 20 nm
    • High Precision Grating ruler reading head achieve effective resolution of 20 nm
  • High Precision Grating ruler reading head achieve effective resolution of 20 nm

    Datos del producto:

    Lugar de origen: Dongguan
    Nombre de la marca: UNIMETRO
    Número de modelo: RU2

    Pago y Envío Términos:

    Cantidad de orden mínima: 1
    Precio: Discussible

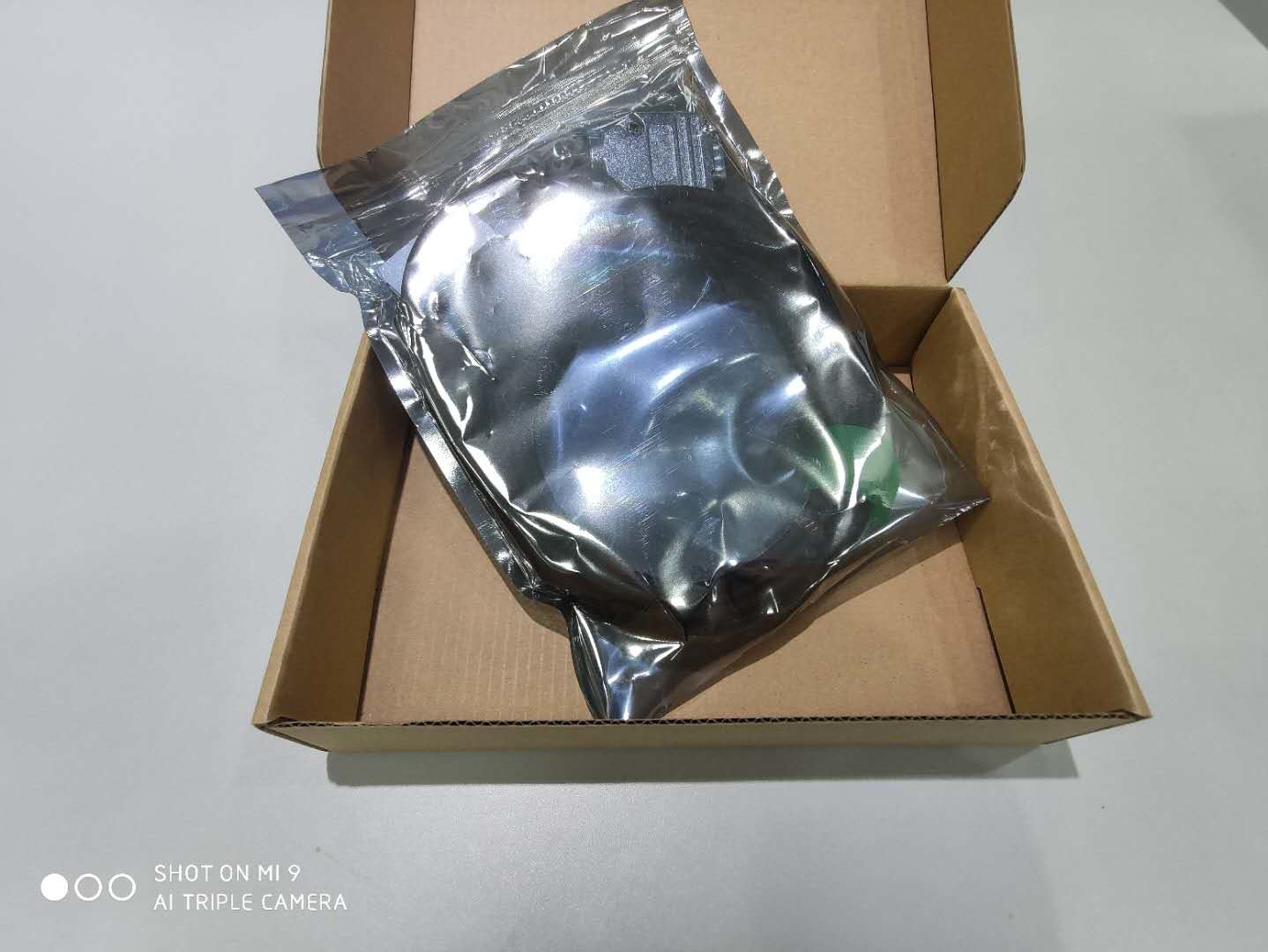

    Detalles de empaquetado: Caja
    Contactar ahora
    Descripción detallada del producto

    Descripción de producto

    Cabeza de lectura de rejilla de la regla de la serie RU2

    La cabeza de lectura de rejilla de la regla del ● RU2 se diseña para proporcionar la reacción para la medida linear de la alta precisión. Adopta tecnología más avanzada de la exploración del campo de UNIMETRO la sola, el aumento automático avanzado y la tecnología automática de la corrección de la desviación. Puede leer la regla de rejilla de 20 MHI con la alta precisión y el funcionamiento anticontaminación. Es conveniente para el alto rendimiento y altos los usos de la confiabilidad que requieren control del circuito cerrado y de velocidad, tal como máquinas-herramientas de la alta precisión y tecnología automática de la corrección de la desviación, equipo de alta velocidad de la automatización, etc.



    La cabeza de lectura de rejilla de la regla de la alta precisión alcanza la resolución eficaz de 20 nanómetro




    Datos de referencia

    Lector de exploración de la serie del solo campo de la alta precisión

    La cabeza de lectura del ● RU2 adopta tecnología de la exploración del campo de la área extensa más avanzada de UNIMETRO sola, tecnología automática del control de ganancia y la tecnología automática de la corrección de la desviación, que puede reducir con eficacia el impacto de la contaminación. La subdivisión incorporada de la real-velocidad ADC de la cabeza de lectura puede proporcionar mayor ancho de banda, y reduce más con eficacia ruido de la subdivisión y error de la subdivisión. Puede alcanzar una resolución eficaz de 20 nanómetro bajo condición del ruido bajo de la posición y del control de velocidad liso, con salida incorporada del origen y del límite de la referencia de la referencia, y proporciona un interfaz ampliado digital diferenciado estándar de TTL. El LED multicolor es integrado en la cabeza de lectura, que puede indicar fuerza de señal y facilitar la instalación.





    Requisitos ambientales

    temperatura de trabajo
    -10℃ ~ +70℃
    Humedad de trabajo
    Derecho<95>
    (No condensación)
    Sello para arriba
    IP40
    Temperatura de almacenamiento
    -20℃ ~ +85℃
    Humedad del almacenamiento
    Derecho<95>
    (No condensación)







    Características principales

    Resolución máxima 50 nanómetro del ◆.
    Capacidad anticontaminación fuerte del ◆: La sola tecnología de la exploración del campo de la área extensa, más de 100 líneas exploración de rejilla al mismo tiempo, reduce con eficacia el impacto de otros agentes contaminadores tales como polvo.
    Alto ancho de banda del ◆, error bajo de la subdivisión: el ADC de alta velocidad incorporado y el filtro circulan, proporcionan un ancho de banda más alto, una reacción dinámica más de alta resolución, más alta, un error más bajo de la subdivisión.
    Control automático de la ventaja del ◆, corrección automática de la desviación: control de ganancia automático avanzado, circuito automático de la corrección de la desviación y algoritmo, proporcionar una salida más estable de la señal. La instalación es también más conveniente.
    El indicador multicolor del ◆ indica fuerza de señal y la situación de la instalación.

    ◆ SinCos 1Vpp, interfaz de señal diferenciado de TTL.

    Señal incorporada del origen y del límite de la referencia del ◆.



    Especificaciones

    Dimensión
    L: 36m m * W16.4mm * H14.3
    Distancia de la calibración
    20um
    Peso
    Cabeza de lectura: cable 15g: los 35g/m
    Poder
    el 5V±10% 150mA
    Señal de salida
    TTL o SinCos diferenciado 1Vpp, origen, límite, cabeza de lectura lista
    Conector
    varón D-sub de 15 Pin
    Grado de la exactitud
    ±5 um (regla de rejilla de RUS)
    Resolución
    TTL diferenciado 5um, 1um, 0.5um, 0.2um, 100nm, 50nm, 20nm
    (SinCos 1Vpp) 20um
    Error electrónico de la subdivisión
    <40nm>
    Velocidad máxima
    12m/s (en lo que concierne la frecuencia de reloj de la resolución y del mínimo del contador)
    Aceleración máxima
    35G
    Origen de la referencia
    Interruptor magnético en la parte inferior de la cabeza de lectura
    Interruptor de límite
    Interruptor magnético en la parte inferior de la cabeza de lectura
    Exactitud unidireccional de la repetición del origen de la referencia
    1LSB





    Capacidad anticontaminación excelente de la cabeza de lectura RU2

    Sola tecnología de la exploración del campo de la área extensa avanzada

    La cabeza de lectura RU2 adopta sola tecnología avanzada LAMOTION de la exploración del campo de la área extensa. La luz dispersada emitida por la fuente de luz pasa a través de la lente y ajusta al haz paralelo. Después de filtrar el haz de sobra a través de la ventana en la reja, ilumina en la regla de rejilla y refleja por la regla de rejilla a las franjas brillantes y oscuras de la forma. La reja en la ventana ilumina en el solo sensor de exploración del campo.





    Alta resistencia de la contaminación de la sola exploración del campo





    A través de prueba óptica del Banyan de LAIVIOTION Dalian, al usar la regla de la rejilla del acero inoxidable de RUS, la cabeza de lectura RU2 es contaminada por el polvo, la tinta y los rasguños similares a la figura arriba, la exactitud de la medida es afectada solamente por diez de nanómetros, y la figura de Lissajou de la señal es afectada solamente por un poco, no habrá desviación de DC y distorsión desigual de la amplitud. No hará a la cabeza de lectura no poder trabajar.

    La exploración del solo-campo de la cabeza de lectura RU2 hace salir solamente Sin+, pecado, Cos+, CoS-señales en un sensor. A diferencia de la exploración del cuatro-campo, requiere cuatro sensores a las señales de salida. Cuando se contamina la regla de la rejilla, la amplitud de la señal cambia al mismo tiempo, que no causará la distorsión del modelo de Lissajou.





    Tecnología automática del control de ganancia

    La cabeza de lectura RU2 utiliza la tecnología automática más avanzada del control de ganancia de la óptica del Banyan de LAMOTION Dalian. Cuando la distancia entre la cabeza de lectura y los cambios de rejilla de la regla (sobre todo cuando se ajusta y está instalada la cabeza de lectura), o cuando la velocidad de la cabeza de lectura cambia, la amplitud de la señal cambiará. La tecnología automática del control de ganancia de la cabeza de lectura RU2 puede guardar la amplitud del establo de estas señales todo el tiempo y asegurar la exactitud de la salida.

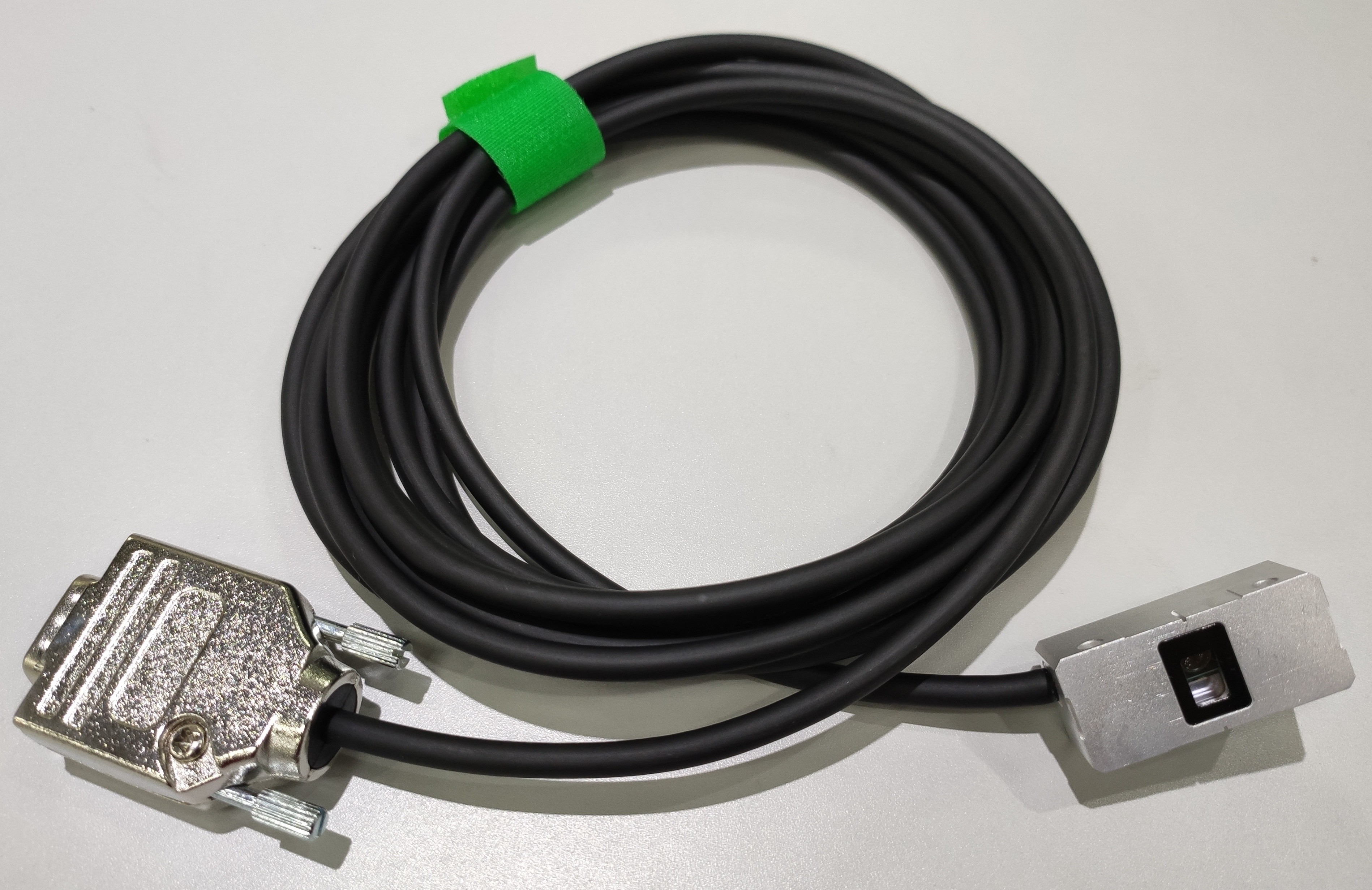

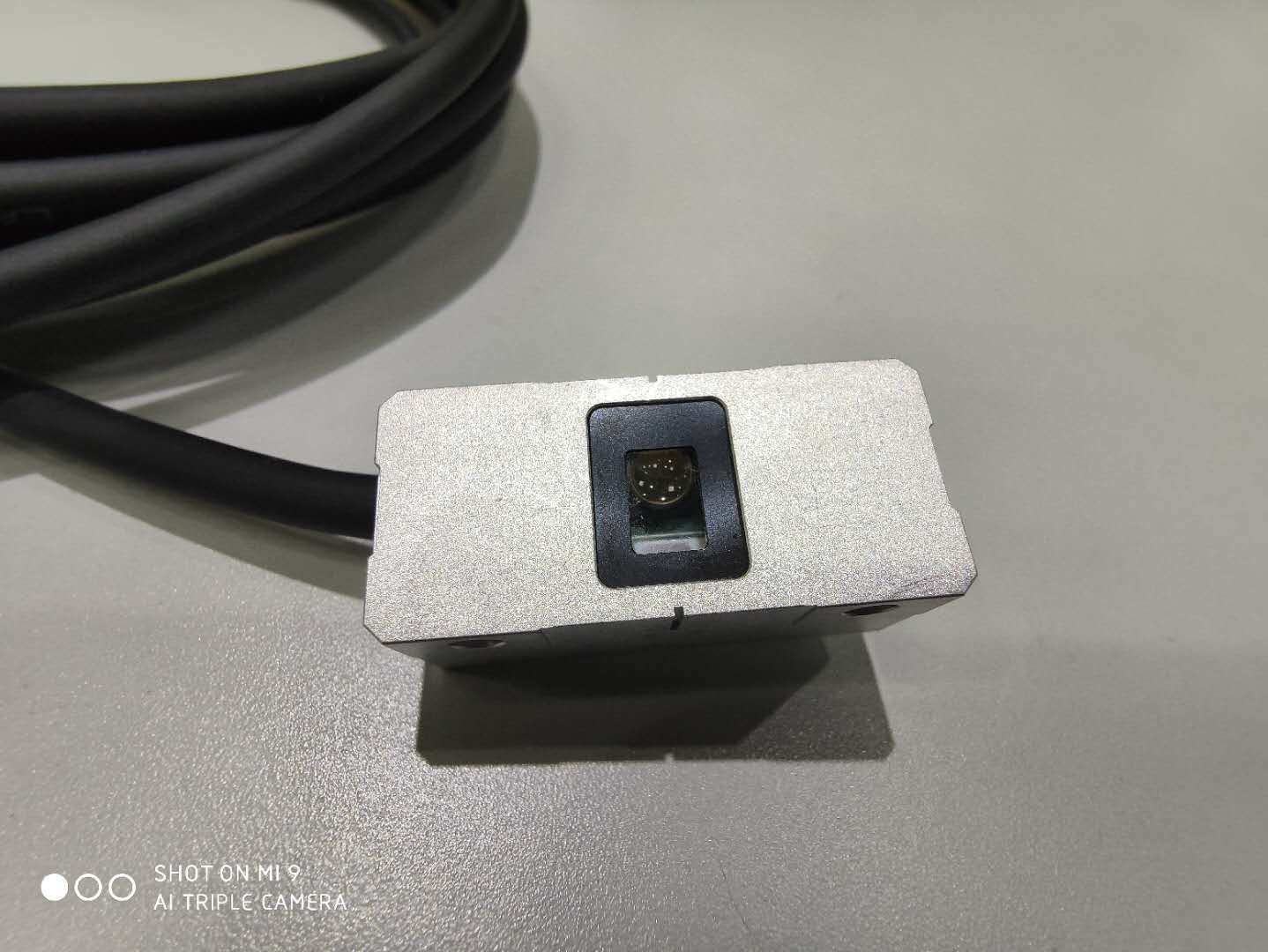

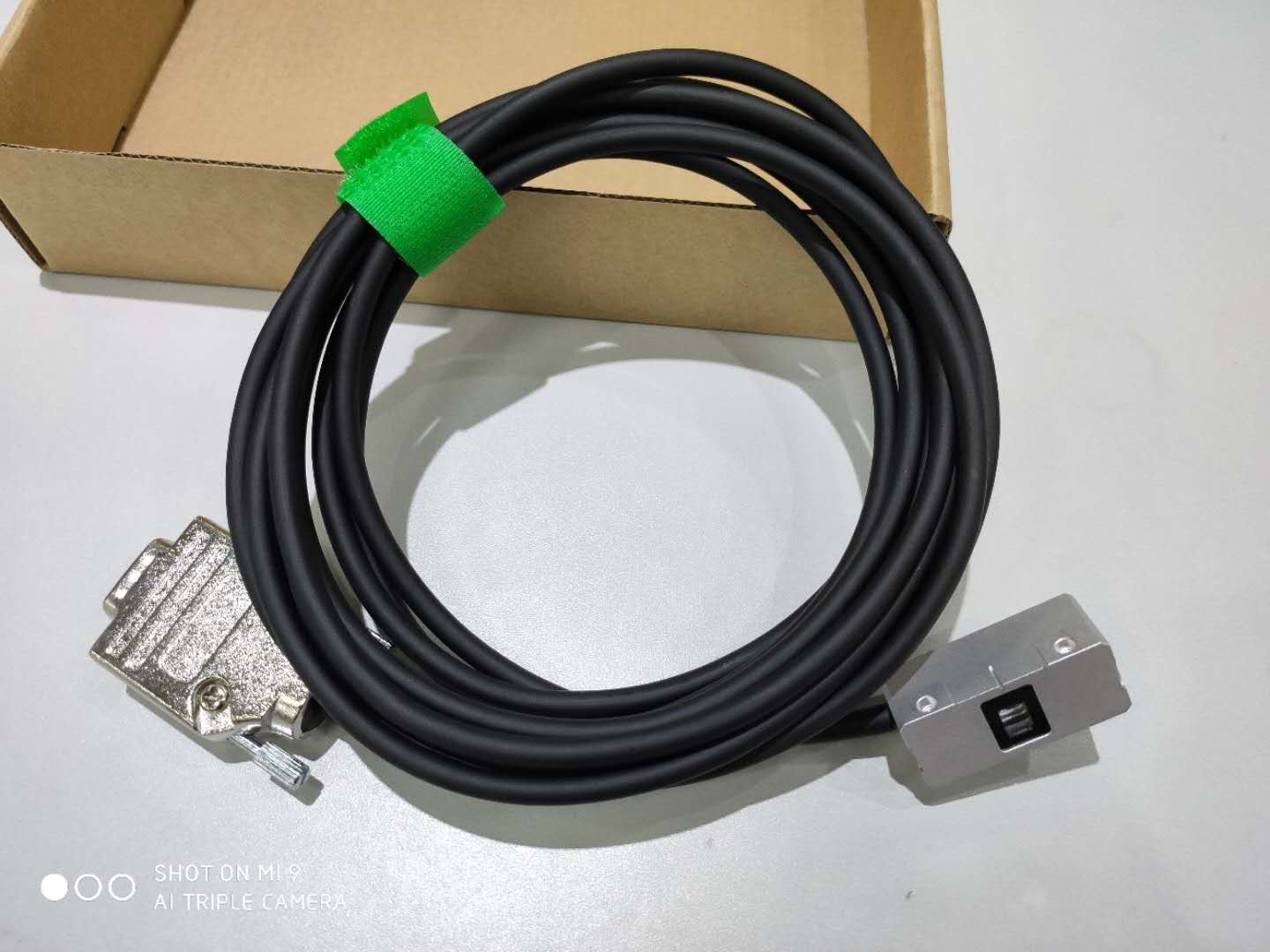

    Imágenes detalladas.

    Parámetros eléctricos de la señal
    TTL diferenciado
    Ubicación de la señal
    2 señales diferenciadas A y B

    Señal del origen de la referencia
    1differential señala Z
    Anchura de pulso el 90°

    Nivel de señal
    RS-422 (TIA/EIA-422-B)
    ≥ de alto nivel 2.4V de la salida cuando la corriente de salida es 20 mA
    Haga salir el ≤ bajo 0.4V cuando la corriente de salida es 20 mA

    Carga permisible
    ≤ de la corriente de salida 30 mA
    Impedancia 120ohm entre cada par de señales diferenciadas
    SinCos 1Vpp
    Ubicación de la señal
    Señal del pecado y señal de Lechuga romana

    Señal del origen de la referencia
    1differential señala la referencia
    Anchura de pulso -18°~ -108°


    Nivel de señal
    Valor típico 1Vpp del nivel de señal M 0.6V~1.2V
    Desviación de la simetría | P-N | ≤ 0,065 de /2M
    Ángulo de fase | φ1+φ2 | ángulo de /2 90°±1°Electron

    Carga permisible
    ≤ de la corriente de salida 10 mA
    Impedancia 120ohm entre cada par de señales diferenciadas
    Límite
    Tipo de la señal
    Drene la salida del circuito abierto

    Carga permisible
    Nivel de introducción de datos 3.3V~24V
    Corriente de entrada ≤20mA
    Lector listo
    Tipo de la señal
    Drene la salida del circuito abierto

    Carga permisible
    Nivel de introducción de datos 3.3V~24V
    Corriente de entrada ≤20mA









    Picosegundo: Para asegurar la fase de la señal del origen, puede ser necesario ajustar el imán del origen.





    La relación entre la velocidad y resolución y frecuencia



    Resolución de la salida


    1um
    0.5um
    0.2um
    0.1um
    50nm


    Contador
    Frecuencia de reloj mínima
    10M
    12m/s
    12m/s
    8m/s
    4m/s
    2m/s


    Velocidad máxima
    los 5M
    12m/s
    10m/s
    4m/s
    2m/s
    1m/s
    los 2.5M
    10m/s
    5m/s
    2m/s
    1m/s
    0.5m/s
    el 1M
    4m/s
    2m/s
    0.8m/s
    0.4m/s
    0,2







    Conexión de la señal

    Línea secuencia del interfaz de la cabeza de lectura
    Número pin
    Función
    Número pin
    Función
    PIN 1
    TTL diferenciado A+ (salida de Digitaces)
    SinCos 1Vpp Sin+ (salida analógica)
    PIN 9
    TTL diferenciado a (salida de Digitaces)
    Pecado de SinCos 1Vpp (salida analógica)
    PIN 2
    TTL diferenciado B+ (salida de Digitaces)
    SinCos 1Vpp Sin+ (salida analógica)
    PIN 10
    TTL diferenciado b (salida de Digitaces)
    Pecado de SinCos 1Vpp (salida analógica)
    PIN 3
    TTL diferenciado Z+ (salida de Digitaces)
    SinCos 1Vpp Ref+ (salida analógica)
    PIN 11
    Z diferenciado de TTL (salida de Digitaces)
    Referencia de SinCos 1Vpp (salida analógica))
    PIN 4
    Vacío
    PIN 12
    Vacío
    PIN 5
    Lector listo
    PIN 13
    Vacío
    PIN 6
    Límite
    PIN 14
    +5V
    PIN 7
    +5V
    PIN 15
    0V
    PIN 8
    0V, el proteger interno (necesidad de ser conectado con 0V con PIN15 para aumentar el anti-atasco de funcionamiento)

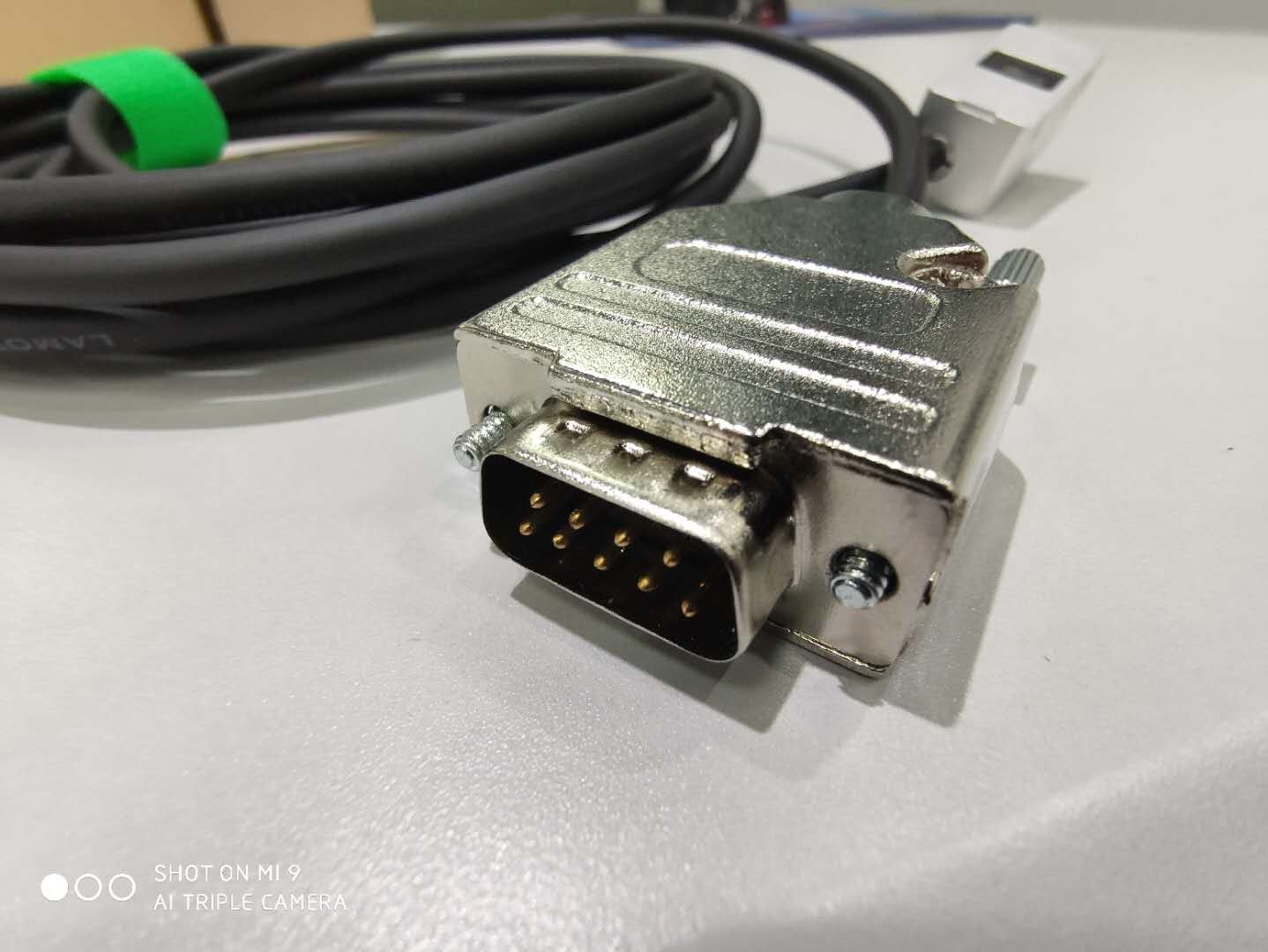

                                                                          Cabeza del varón de D-SUB 15





    TTL diferenciado recomendado, SinCos 1 conexión de la señal de Vpp





    El lector recomendado listo, conexión de la señal del límite




    Significado de la señal


    El significado del lector listo y de la señal del límite puede ser juzgado concreto refiriendo al indicador del sistema.



    Lector listo, el significar del estado de la señal del límite
    Condición de la señal
    Lector listo
    Límite
    Drene abierto
    Línea de señales desconexión
    Línea de señales desconexión
    Intensidad reducida de la señal de la cabeza de lectura
    Límite de detección
    Velocidad excesiva de la cabeza de lectura

    Fuente de alimentación anormal de la cabeza de lectura

    Drene el cierre
    La cabeza de lectura funciona normalmente
    La cabeza de lectura funciona normalmente







    Indicador del sistema

    La cabeza de lectura RU2 tiene indicador luminoso multicolor incorporado, que puede indicar la situación actual de la señal, del origen y del límite, y puede ayudar a la instalación y al ajuste de la cabeza de lectura.



    Intensidad principal de la señal del indicador del lector
    La intensidad de la señal aumenta gradualmente con el cambio del color del indicador como sigue
    Luz roja encendido
    Intensidad de la señal < 30="">que no trabaja correctamente
    Luz ámbar encendido
    Señale la intensidad < 50="">sin embargo, el error de subdivisión electrónica puede ser más grande, y la salida de la señal analógica puede ser menos que 1Vpp.
    Luz verde encendido
    Intensidad de la señal < 80="">
    Luz azul encendido
    Señale el ≥ el 80%, cabeza de la intensidad de lectura que trabaja correctamente





    Otras funciones del indicador de la cabeza de lectura
    Luces rojas encendido por 0,5 segundos
    Posición del origen detectada
    La luz roja destella dos veces
    Error de fase del origen, necesidad de ajustar la fase
    La velocidad de la detección del origen es demasiado rápida.
